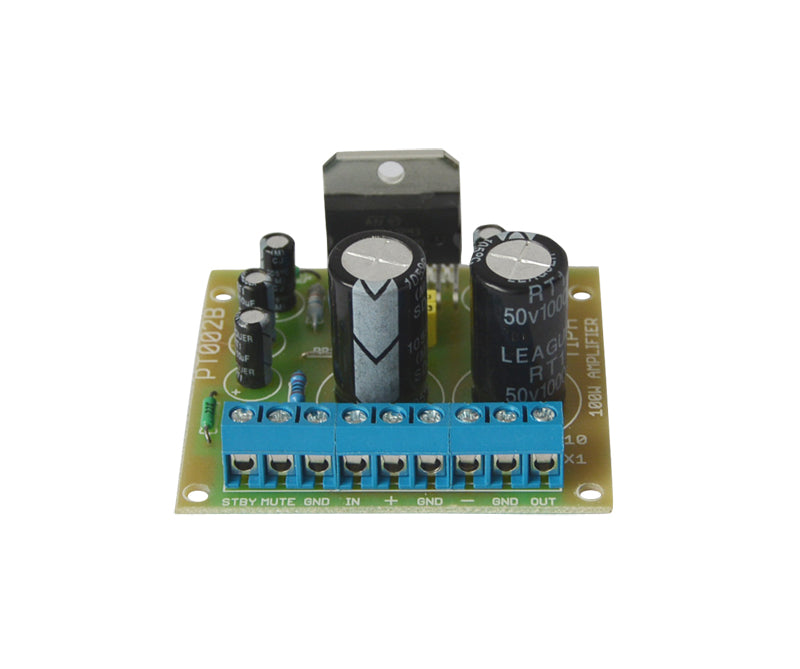

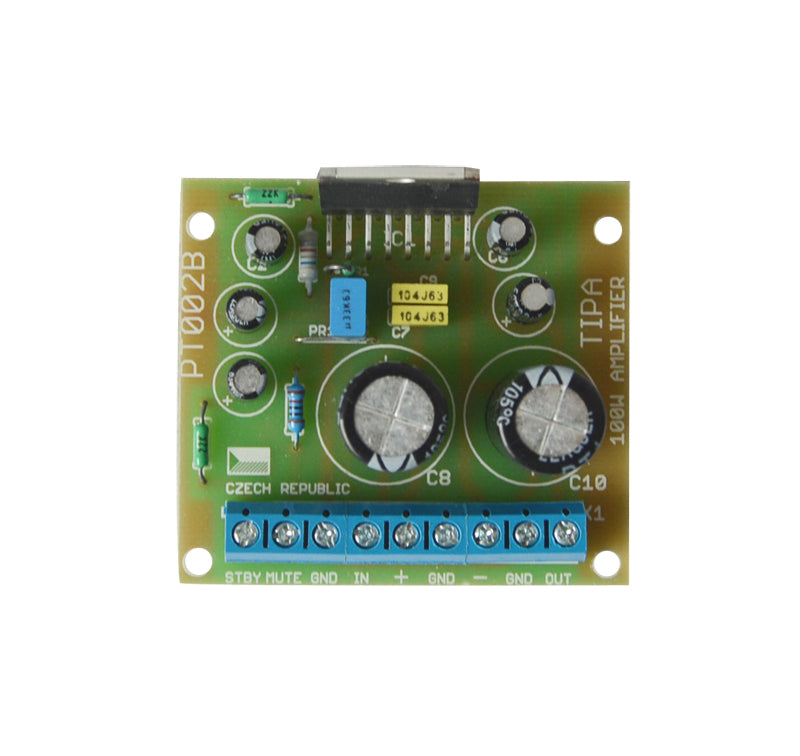

Stavebnice TIPA PT002B Zesilovač 100W s TDA7294
Stavebnice mono Hi-Fi zesilovače - výstupní výkon 100W (4?) / 70W (8?), obvod TDA7294, třída AB, napájecí napětí ±10 až ±42V, vstupní impedance 22k?, minimální zátěž 4?, zkreslení 0,005% při 5W, citlivost 650mV, kmitočtový rozsah 0,02–100kHz, ochrana proti zkratu a přehřátí, rozměry DPS 58,5 × 52 mm, doporučený tepelný odpor chladiče 0,8 K/W
Skladem více než 5 ks
Předpokládaná expedice:
15.06.2026
Běžná cena
218,00 Kč
180,17 Kč
bez DPH
Jednotková cena
/
Nedostupné
TIPA | SKU:
09810555
Stavebnice TIPA PT002B Zesilovač 100W s TDA7294
Běžná cena
218,00 Kč
180,17 Kč
bez DPH
Jednotková cena
/
Nedostupné
Popis produktu
Stavebnice kvalitního mono Hi-Fi zesilovače pracujícího ve třídě AB. Díky svým malým rozměrům, ochranám proti zkratu na výstupu, přehřátí a možnosti připevnění přímo ke kovové skříni (nutno integrovaný obvod odizolovat, na jeho chladicí ploše je záporná větev napájecího napětí. Při spojení s uzemněným chladičem by došlo ke zkratu a destrukci obvodu) najde své využití jistě na mnoha místech. Proudové rázy do reproduktoru při zapnutí a vypnutí zesilovače jsou u použitého obvodu minimální.
Napájecí napětí: +/- 10 až 42 V
Vstupní/výstupní imped.: = 22 K Ohm /min 4 Ohm
Výstupní výkon: při Uz - +/- 36 V, Rz = 8 Ohm, 70 W, Rz = 4 Ohm, 100 W
Zkreslení: 0.005% (Po = 5 W)
Jmenovitá vstupní citlivost: 650 mV
Kmitočtový rozsah při zesílení –3dB: 0.02 – 100 kHz
Tepelný odpor vnějšího chladiče: 0.8 K / W
Rozměry: 58,5 x 52 mm
Klidový odběr (Uz-30V) při MUTE: 13 mA, při STAND-BY: 1 mA, při PLAY: 40 mA při kvalitním zdroji
Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
