Stavebnice TIPA PT059 Přepínatelný zdroj s izostaty - RETRO EDICE
Stavebnice regulovaného napájecího zdroje - RETRO EDICE, regulace napětí přepínači izostaty (vždy aktivní pouze jeden kanál), stabilizátor LM317, vstup AC 10–25V nebo DC 15–35V, výstupní napětí DC 2V / 3,3V / 5V / 9V / 12V / ADJ (6 kanálů), trvalé proudové zatížení 1A, ochrana proti současnému sepnutí více kanálů
Bude naskladněno
Běžná cena
244,00 Kč
201,65 Kč
bez DPH
Jednotková cena
/
Nedostupné
TIPA | SKU:
09810621
Stavebnice TIPA PT059 Přepínatelný zdroj s izostaty - RETRO EDICE
Běžná cena
244,00 Kč
201,65 Kč
bez DPH
Jednotková cena
/
Nedostupné
Popis produktu

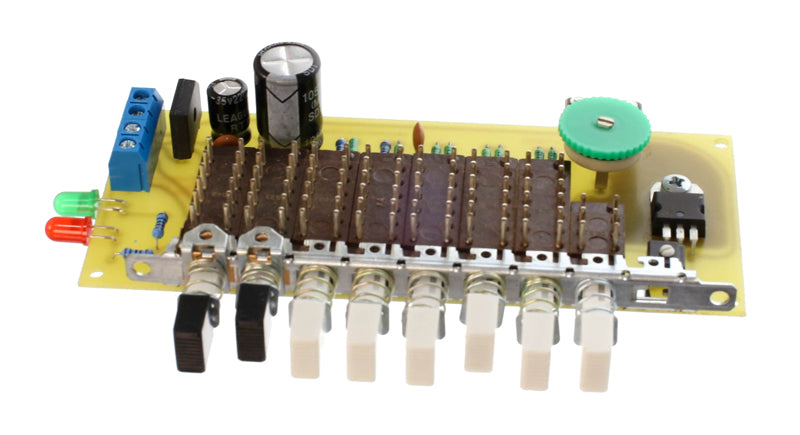

Stavebnice PT059 z naší RETRO EDICE, která slouží jako napájecí zdroj regulovaný ve skocích. Samotná regulace není zajištěna potenciometrem, ale přepínači zvanými izostaty. Tyto stavebnicové přepínače fungují tak, že přepnutím jednoho přepínače (izostatu) se automaticky vyřadí doposud sepnutý přepínač. Takto je zajištěno, že nelze mít najednou zapnutých více přepínačů a tedy i více napěťových kanálů, které by se mohly navzájem míchat (avšak při jisté zručnosti pochopitelně více přepínačů naráz sepnout lze). Zapojení využívá velmi rozšířeného a oblíbeného stabilizátoru napětí LM317. Celkem je k dispozici 5 kanálů s pevně nastaveným napětím a jeden uživatelský.
Vstupní napětí: AC 10 - 25 V, DC 15 – 35 V
Výstupní napětí naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ.
Trvalé proudové zatížení: 1A
Jemné dolazení pomocí trimru
Rozměry DPS: 124 x 53 mm
Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
Vstupní napětí: AC 10 - 25 V, DC 15 – 35 V
Výstupní napětí naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ.
Trvalé proudové zatížení: 1A
Jemné dolazení pomocí trimru
Rozměry DPS: 124 x 53 mm
Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
