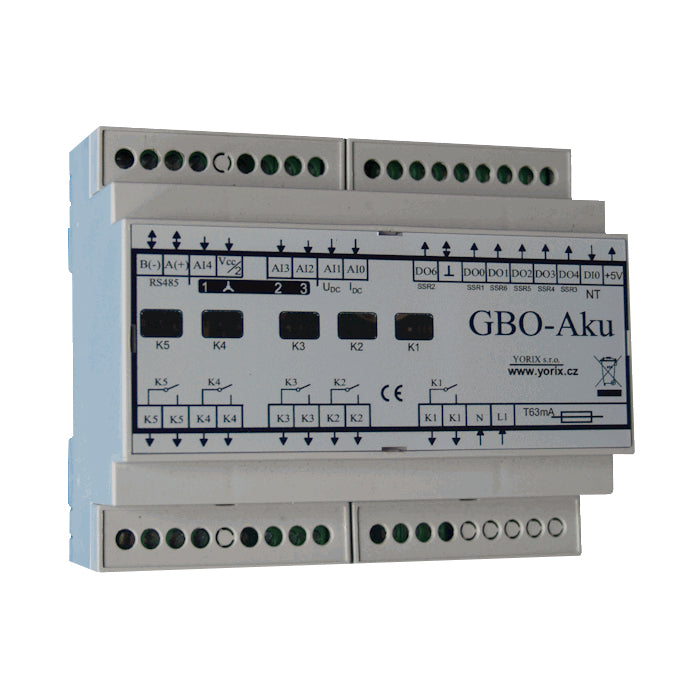

GreenBonO-AKU (1f) - rozbaleno - bez originálního obalu

GBO-Aku ( nový model regulátoru "GreenBonO" ). Regulátor s plynulou regulací výkonu pro dokonalé využití elektřiny z libovolné fotovoltaické elektrárny (v módu "wattrouter" nebo "vytěžovač"). Regulátor přebytku slouží k zapínání spotřebičů v době vyšší výroby než je samotná spotřeba v objektu. Regulátor přebytku plynule reguluje výkon elektrické spirály pomocí speciálních SSR relé. Tím pádem dosáhnete maximálně využijete vyrobené energie a minimalizujte nežádoucí průtoky do veřejné sítě.

Upozornění: pro firmy navyklé montovat Wattrouter Eco, polarita řídících signálů pro SSR je u nás obráceně, než u Wattrouteru Eco; u nás je společný vodič záporný, živé signály jsou kladné.


Technoické parametry:

- napájecí napětí: 230V 50Hz (nutné je připojení na tu fázi, na kterou je vyvedena FVE)
- povolené napětí na svorkovnicích: - horní svorkovnice (vedle LED diod): 5V DC

- dolní svorkovnice (napájení regulátoru a kontakty relé): 250V 50Hz
(jediná fáze na všech svorkách!)
- bipolární analogové vstupy: 3 vstupy, rozsah {-2,5V ... +2,5 V DC} (proti svorce Vcc/2 ) 10 bit D/A převod, pro externí proudové transformátory
- volitelně: jeden vestavěný proud. transformátor 0 ... 12A~ (pro jednofázovou verzi)

- unipolární analogové vstupy: 2 vstupy, rozsah {0V ... +5,0 V DC} (proti svorce GND ) 10 bit D/A převod, pro snímače napětí a proudu baterie
- digitální (dvoustavové) vstupy: 1 vstup 0/5V, (proti svorce GND ) pro načtení signálu NT bezpotenciálovým kontaktem
- digitální výstupy pro plynulé řízení výkonu: výstupy SSR

- 6 výstupů s řídícím signálem 5V/20mA: (pro externí SSR)

Firmwary trojkové řady podporují všech 6 SSR. První zveřejněná verze je 3.002. Starší firmwary dvojkové řady (poslední=2.046) podporují pouze 3 SSR

1.) (standardně) pro SSR (solid state relay) se spínáním v nule (pulsní modulace), volitelně:

- spíná po jednotlivých, celých sinusových periodách (vždy obě půlvlny - bez ss.složky a vf.rušení, ale zdroj flikru)
- spíná po půlperiodách (menší flikr, ss.složka)
- spíná s v jednosekundových cyklech (kombinace tří stavů: vypnuto; každá druhá půlperioda; zapnuto) (nejpříznivější míra flikru při spínání v nule)

2.) nebo (pomocí firmwaru "phctrl") pro SSR s okamžitým spínáním (fázové řízení (*) - toto provedení nevytváří flikr, generuje ale vyšší harmonické)

- každý jeden výstup může ovládat 2 SSR doporučeného typu (s odběrem řídící elektrody 8,5mA/5V), a dokáže tak symetricky řídit 3-fázový spotřebič
- reléové výstupy: výstupy relé, celkem 5 relé, každé se spínacím kontaktem 230V~/5A: 4 x relé pro postupné připojování zátěže, 1 x relé (K5) s volitelnou funkcí: spínací hodiny, páté relé kaskády, nebo indikace přebytků

- ostatní výstupy: výstup +5V/20mA pro napájení proudového DC snímače
- datové rozhraní pro komunikaci s PC: RS485, protokol MODBUS, (9600,8,N,1)
- regulace spotřeby přebytků z FVE: prozatím je v prvním stupni každé fáze plynulé řízení příkonu 0 ... 100% (v jednofázové verzi až kaskáda tří plynule řízených spotřebičů), výhledově bude v prvním stupni každé fáze kaskáda dvou plynule řízených spotřebičů, v jednofázovém provedení kaskáda až šesti plynule řízených spotřebičů
v dalších stupních připínání neregulovaných spotřebičů se současnou regulací v prvním stupni
- galvanické oddělení: elektrická pevnost mezi elektronikou (5V DC - horní svorkovnice) a silovou částí (230v AC - dolní svorkovnice): 4kV 50Hz, 1 minuta
- stupeň krytí (ČSN EN 60529): IP 20
- doporučené prostředí (ČSN 33 2000-3): třída AB4 (-5...40°C, 5...95% rel.vlhkosti)
- přípustné skladovací podmínky: -15...70°C, 5...95% rel.vlhkosti
- rozměry [mm] (š,v,hl): 105 x 95 x 59 (skříňka MODULBOX 6M)

Instalace zařízení je určena jen proškoleným technikům s elektrotechnickým vzděláním, vyhláškou č. 50/1978 Sb. a se zkušenostmi s instalacemi regulační techniky pro FVE.

Balení: 1ks

Obsah balení: 1ks GBO-AKU (1f)
