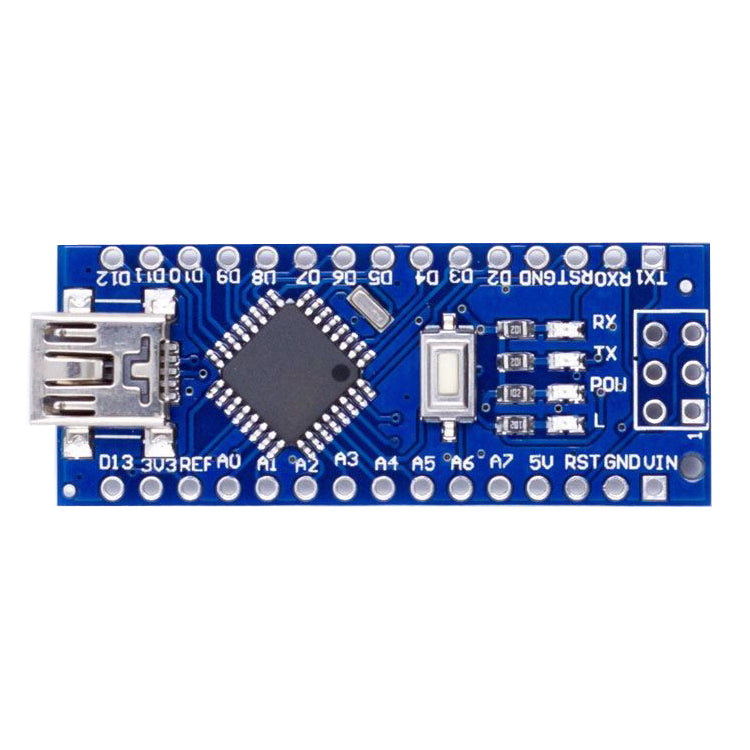

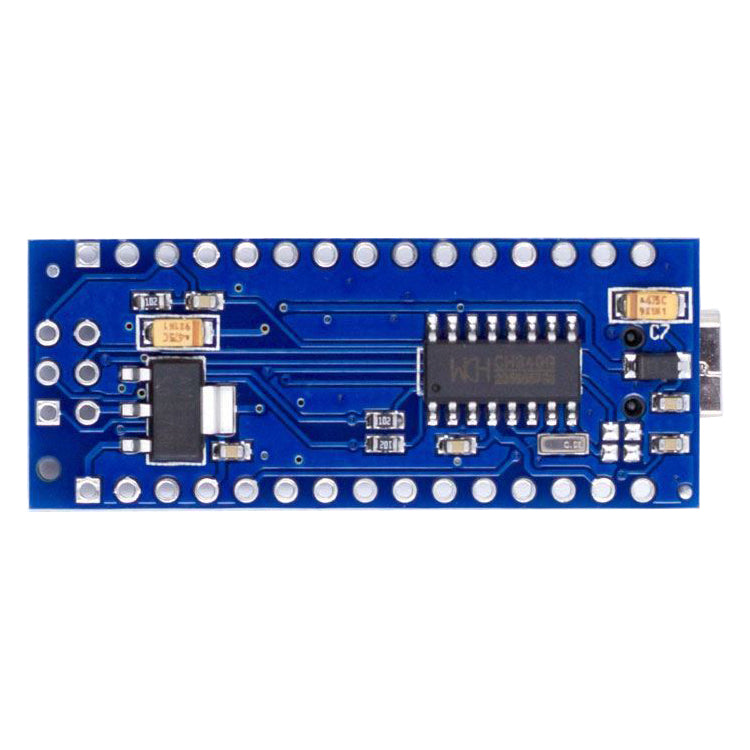

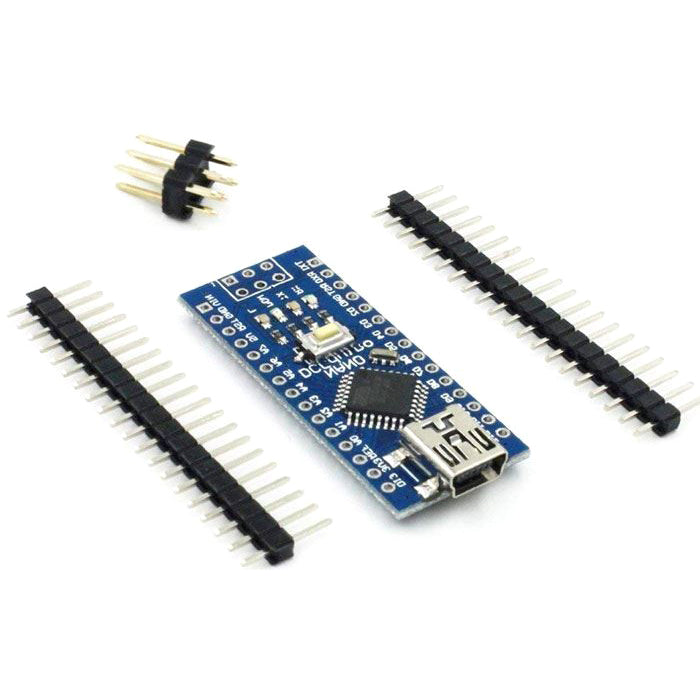

Arduino Nano TIPA V3.0 R3 ATmega328P klon CH340G

Ten klon Arduino Nano to zminimalizowana płytka rozwojowa z mikrokontrolerem AVR ATmega328 i konwerterem USB GH340G. Funkcjonalnie jest identyczna z wersją Arduino UNO, ale jest przystosowana do włożenia w nielutowane pole stykowe lub gniazdo urządzenia. Piny wejściowe i wyjściowe są zatem poprowadzone do spodu płytki. W celu minimalizacji brakuje zewnętrznego złącza zasilania, a złącze USB zostało zredukowane do wersji mini USB. Sama płytka zawiera 14 wejść/wyjść cyfrowych i 8 wejść/wyjść analogowych. Złącze zasilania zewnętrznego zostało zastąpione parą pinów dla połączeń 5-12 V.


Parametry produktu:

- MCU: ATmega328
- Konwerter USB: CH340G
- Napięcie robocze: 5V
- Napięcie wejściowe: 5-12 V (maks. 6-20 V)
- 14 cyfrowych portów wejścia/wyjścia: TX, RX, D2 ~ D13
- 6 portów PWM: D3, D5, D6, D9, D10, D11
- Wejścia analogowe: 8 (A0 ~ A7)
- Prąd stały na pin: 40 mA
- Pamięć Flash: 32 KB (ATmega328) 0,5 KB wykorzystywane na bootloader
- SRAM 2 KB (ATmega328)
- EEPROM 1 KB (ATmega328)
- kryształ: 16 MHz

Kabel komunikacyjny nie jest dołączony do zestawu, należy dokupić kabel Micro USB - USB-A.

Produkt nie jest samodzielną jednostką funkcjonalną, wymaga profesjonalnego montażu.
