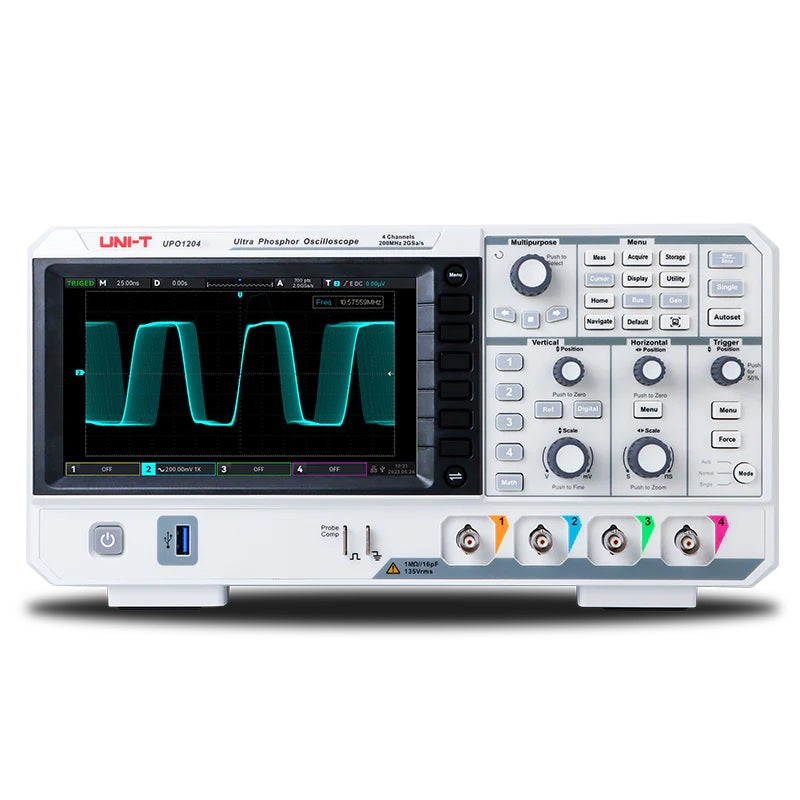

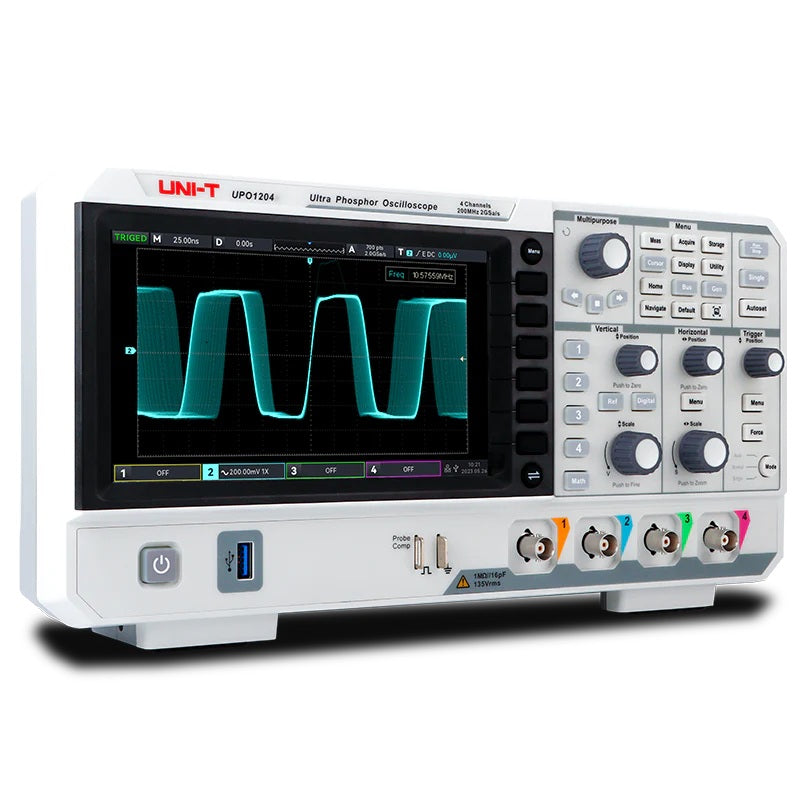

Cyfrowy oscyloskop fosforowy UNI-T UPO1204

Ten produkt jest objęty 3-letnią gwarancją.

Cyfrowy oscyloskop fosforowy UPO1204 z serii UPO1000 wykorzystuje innowacyjny Ultra Phosphor 2.0 firmy UNI-T z nowym i ulepszonym wyglądem, funkcją głębokiego przechowywania, szybkim przechwytywaniem przebiegów, nagrywaniem i odtwarzaniem przebiegów w czasie rzeczywistym oraz wyświetlaniem do 2GSa/s. Seria obsługuje niezależny moduł DVM, bogate funkcje wyzwalania i dekodowania magistrali oraz obsługuje dekodowanie sprzętowe w czasie rzeczywistym z pełną pamięcią. Jest szeroko stosowany w wielu dziedzinach, w tym w projektowaniu systemów wbudowanych, oprzyrządowaniu, elektronice przemysłowej, elektronice użytkowej, elektronice samochodowej, konserwacji w terenie, badaniach, rozwoju, edukacji i wielu innych dziedzinach.


Parametry produktu:

Oscyloskop cyfrowy UPO1204 charakteryzuje się najnowocześniejszą technologią cyfrową 3D znaną jako Ultra 2.0.
- Szerokość pasma 200 MHz.
- 4 kanały analogowe
- Częstotliwość próbkowania w czasie rzeczywistym: 2GSa/s
- czas narastania: ?1,8 ns
- Głębokość pamięci: 56 Mpts
- Szybkość wykrywania kształtu fali: 500 000 wfms/s

- Fast Acquire Phosphor™: wykorzystuje oryginalną technologię wyświetlania Ultra Phosphor
- Sprzętowe nagrywanie w czasie rzeczywistym: maksymalnie 120 000 klatek
- Długa pamięć zapisu: 56 Mpts pamięci zapisu dla pełnej informacji o domenie częstotliwości przy wysokich częstotliwościach próbkowania bez zniekształceń kształtu fali

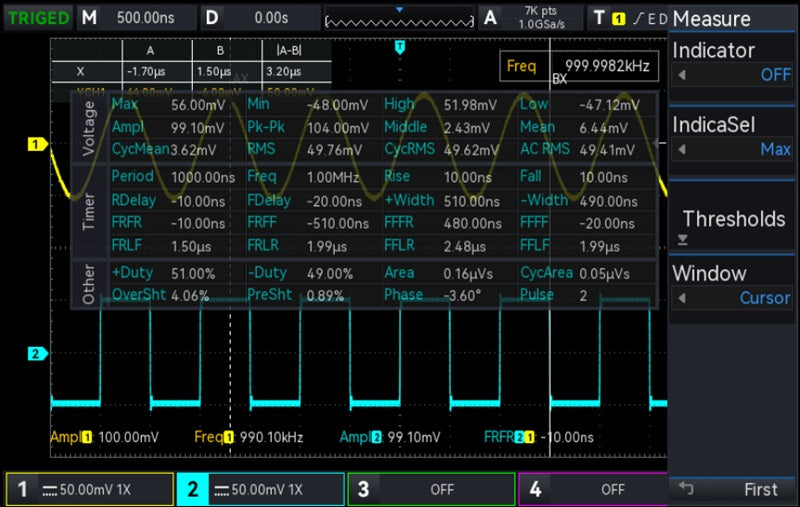

- 36 pomiarów parametrów: obsługa szybkich pomiarów wszystkich parametrów i funkcji statystycznych. Opcjonalne pomiary na ekranie i obszar pomiarowy wybierany kursorem, ustawienia progowe pomagające w dokładnej analizie określonych parametrów.
- Wysoka wydajność wykrywania: dzięki innowacyjnej technologii równoległego cyfrowego przetwarzania sygnału, normalne próbkowanie może osiągnąć bardzo wysoką prędkość wykrywania 150 000 wfms/s, a tryb szybkiego wykrywania może osiągnąć 500 000 wfms/s.

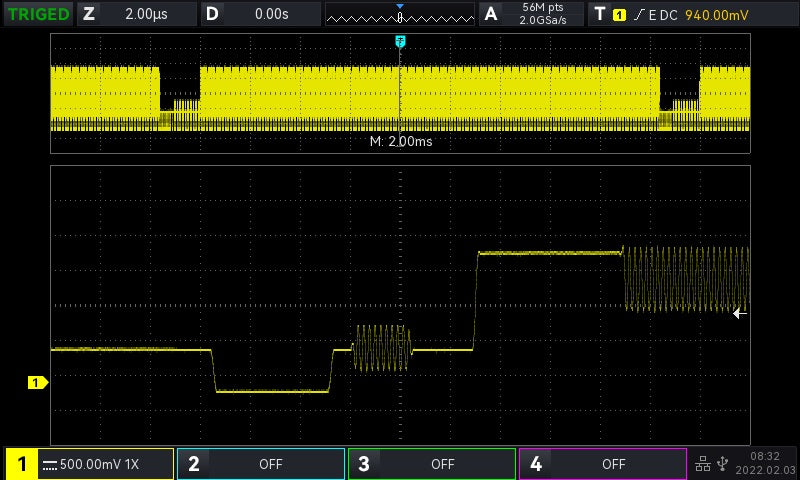

- Funkcja nawigacji: oferuje trzy tryby nawigacji: czas, znacznik i segment, aby szybko znaleźć docelowy przebieg. Obsługuje automatyczne przewijanie do wyświetlania przebiegów pamięci z wieloma ustawieniami prędkości, aby ułatwić kompleksowe śledzenie trendów.
- DVM: Wbudowany woltomierz cyfrowy (DVM) z ustawieniami alarmu przekroczenia limitu.

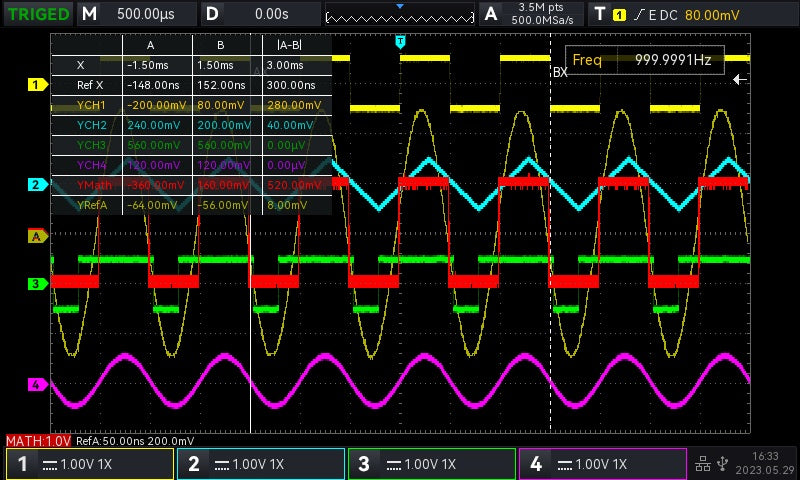

- Pomiar kursorem: obsługa jednoczesnego pomiaru CH1, CH2, CH3, CH4, MATH, REF; obsługa pomiaru ekranu, jednoczesnego pomiaru czasu i napięcia
- Nagrania przebiegów mogą być zapisywane w formacie wideo: nagrane przebiegi mogą być odtwarzane i oglądane po stronie komputera w celu zwiększenia komfortu użytkowania

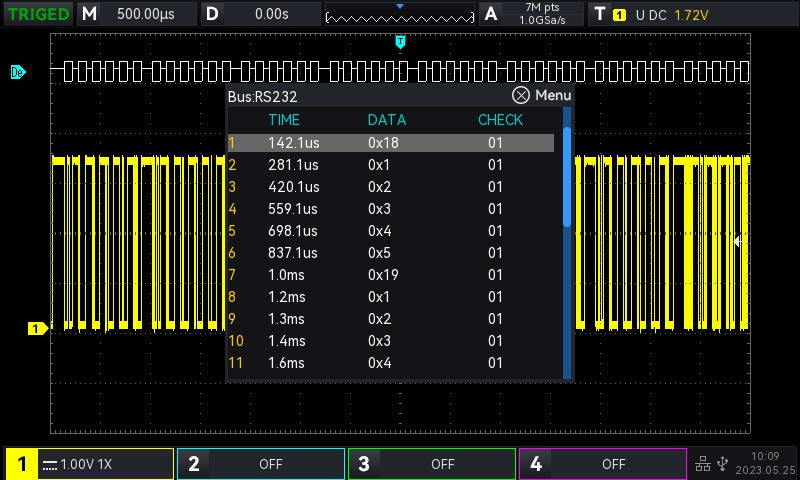

- Dekodowanie sprzętowe w czasie rzeczywistym z pełną pamięcią: dzięki głębokiej pamięci 56 Mb/s prędkość dekodowania 3 protokołów (RS232/UART, I2C, SPI) osiąga milisekundy, co jest setki razy szybsze niż prędkość dekodowania oprogramowania i znacznie poprawia wydajność analizy.

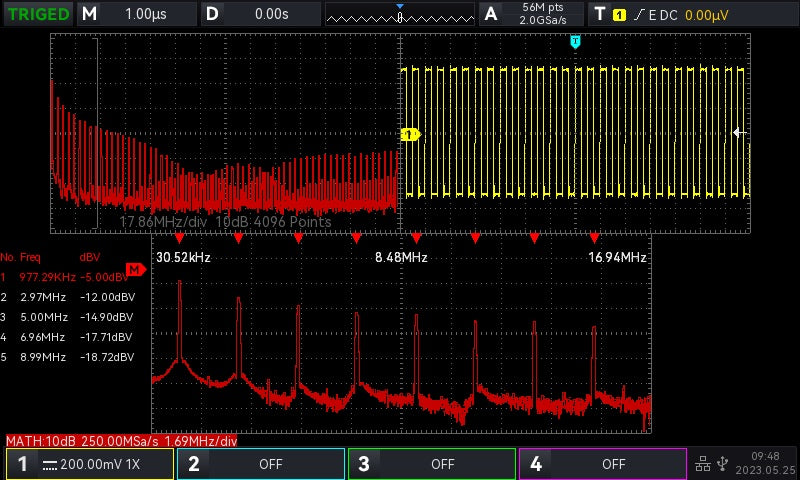

- 1Mpts enhanced FFT: obsługa wyświetlania wielodomenowego, niezależnego wyświetlania widma i wielowymiarowej wizualizacji charakterystyki sygnału. Oferuje 4 tryby śledzenia i 4 tryby detektora, aby spełnić różne potrzeby analizy. Obsługa automatycznego pomiaru pików śladowych w celu szybkiej identyfikacji kluczowych cech widmowych.


Specyfikacja:

- Typ oscyloskopu: cyfrowy.
- zasilanie: 100V-240V AC, 50/60Hz
- liczba kanałów: 4 analogowe
- szerokość pasma: 200 MHz
- częstotliwość próbkowania w czasie rzeczywistym: 2GSa/S
- czas narastania: ?1,8 ns
- Długość pamięci nagrywania: 56Mpts
- Impedancja wejściowa: 1M? ± 2% / 16pF ± 2pF
- Typ zastosowanego wyświetlacza: 7" LCD TFT
- wyzwalanie: zbocze narastające, Nth Edge, okienkowe, wzorzec, runt, zbocze opadające, opóźnienie, szerokość impulsu, zbocze, timeout, sygnał wideo
- podstawa czasu: 1n...1szt/sekcja
- maks. napięcie wejściowe: 400V
- rozdzielczość pionowa: 8bit
- oprawa wejściowa: AC, DC, GND

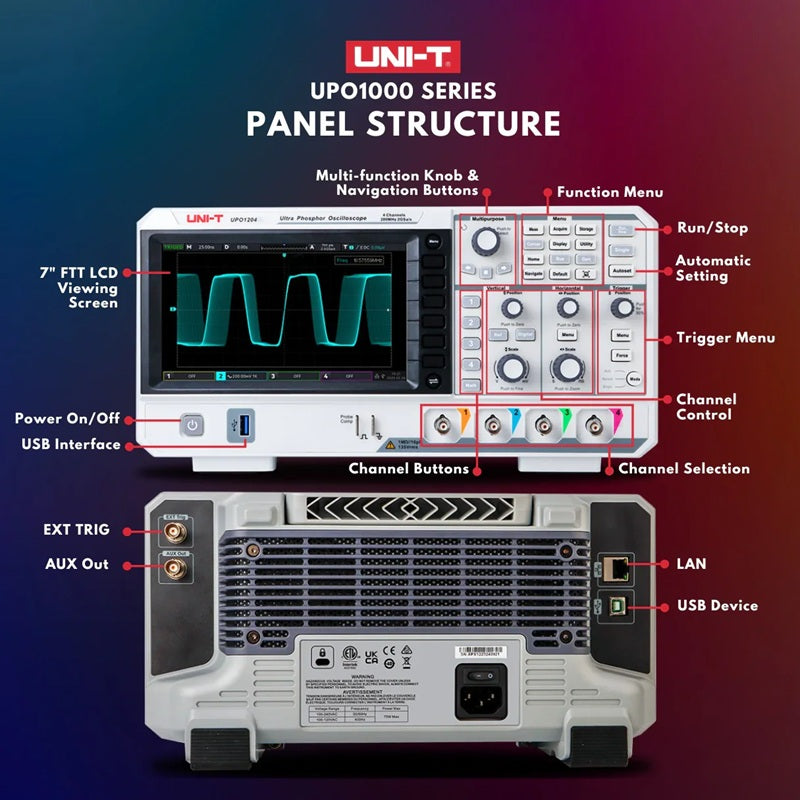

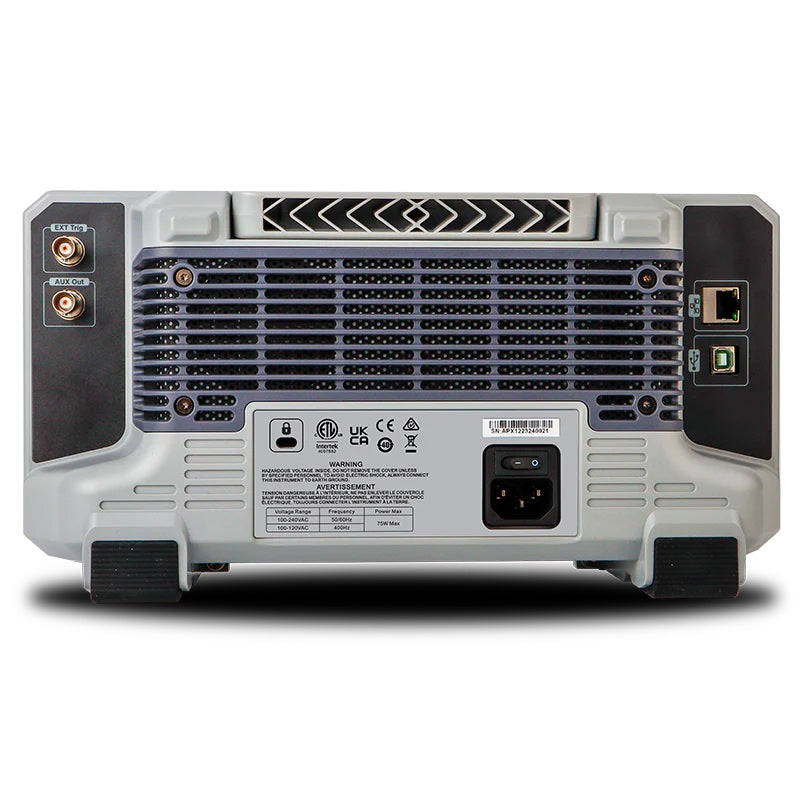

- Interfejs: AUX, EXT Trig, LAN, urządzenie USB, host USB
- Wymiary (dł. x szer. x wys.): 306 mm × 138 mm × 107 mm
- waga transportowa: <2,5 kg

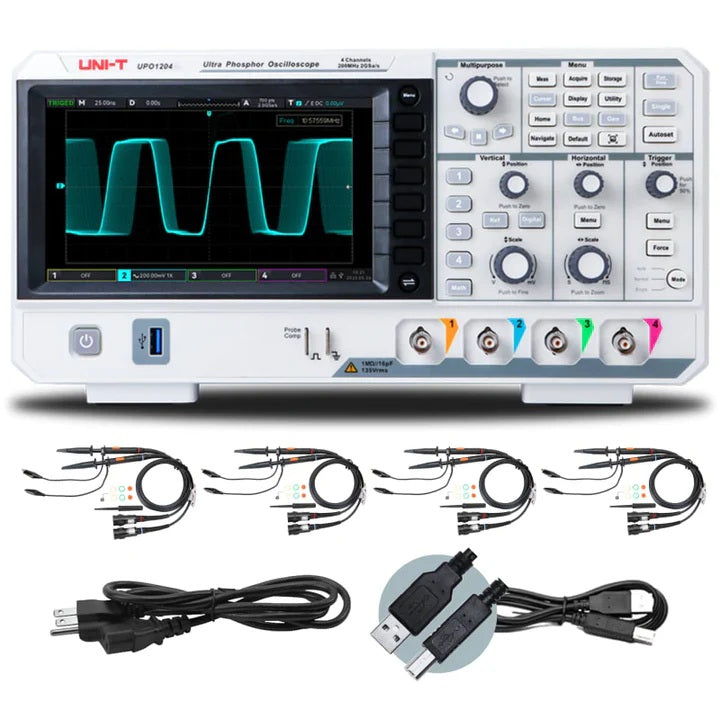

Zawartość opakowania :
- Przewód zasilający
- Kabel USB 2.0
- Sonda 200MHz*4 (UT-P05)

Producent : UNI-T
OPROGRAMOWANIE I OPROGRAMOWANIE SPRZĘTOWE
https://instruments.uni-trend.com/products/digital-oscilloscopes/UPO1000
