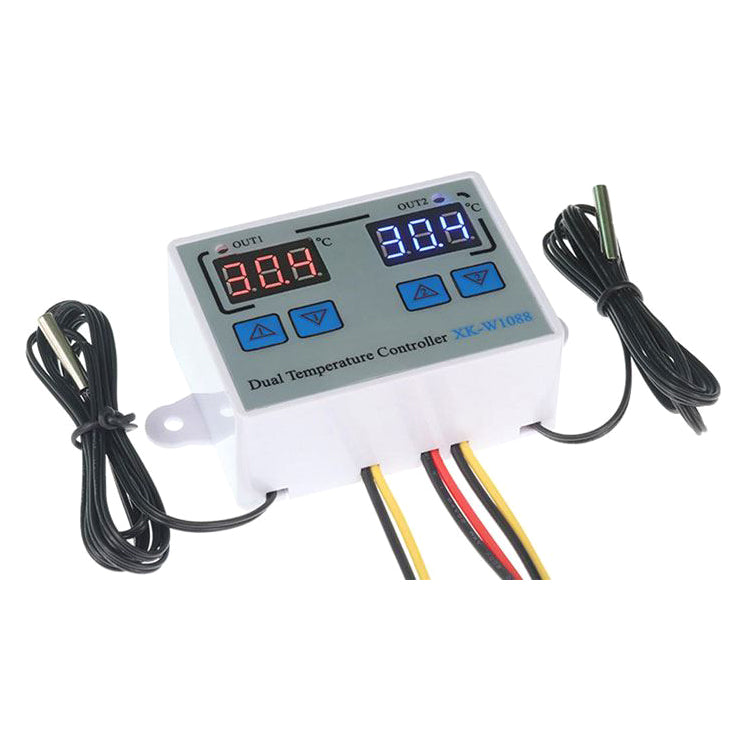

Cyfrowy podwójny termostat TIPA XK-W1088 12V DC

Podwójny wariant termostatu XH-W3001 (M452) z dwoma niezależnymi obwodami przełączającymi i pomiarowymi oraz alarmem dźwiękowym przekroczenia wartości granicznych.


Parametry techniczne:

- napięcie robocze: DC 12V
- wyjścia:2× - w stanie aktywnym 12VDC poprzez styk przełączający przekaźnika 250VAC/5A (14VDC/20A)-typ4181
- zakres kontrolowanej temperatury: -55-110°C
- rozdzielczość: 0,1°C (powyżej 100°C 1°C), dokładność 0,5°C w zakresie -10°-100°C
- częstotliwość pomiaru: 2×/s
- czujnik pomiarowy: 2× NTC (10kohm 0.5%), wodoodporny
- wymiary: 75×55×30mm

Instrukcja obsługi:
Termostat umożliwia ustawienie temperatur T1 i T2 dla dwóch niezależnych obwodów, tj. 2× T1i T2, gdzie T1 to temperatura, przy której termostat się załącza, a T2 to temperatura, przy której termostat się wyłącza. Zadziałanie termostatu jest sygnalizowane przez diody LED OUT1 i OUT2.

Aby ustawić temperaturę:

- Długo przytrzymaj T1 (^1 lub ^2) w zależności od ustawienia żądanego obwodu 1 lub 2. Gdy wyświetlacz zacznie migać, można użyć przycisków strzałek, aby dostosować ustawienie temperatury przełączania (wstępnie ustawione 25°C). Aby ustawić temperaturę T2, przytrzymaj długo ˇ1 lub ˇ2. Gdy wyświetlacz zacznie migać, użyj przycisków strzałek, aby dostosować ustawienie temperatury przełączania (ustawienie wstępne 40°C).
- Naciśnij jednocześnie ^1 i ^2 w trybie ustawień, aby dodatkowo dostosować czas opóźnienia włączenia obwodu 1 (P0 na wyświetlaczu) lub obwodu 2 (P1 na wyświetlaczu) w przedziale 0-60min (wstępnie ustawione 0min) oraz alarm dźwiękowy wysokiej temperatury (P2) lub niskiej temperatury (P3). Alarm dźwiękowy wysokiej i niskiej temperatury jest fabrycznie ustawiony na limity termostatu, tj. -55°C/ +120°C. - Naciśnij jednocześnie ^1 i ^2 przez 3 sek. aby przywrócić parametry fabryczne.
- Naciskając jednocześnie ^1 i 1v, można ustawić przesunięcie kanału pomiarowego.

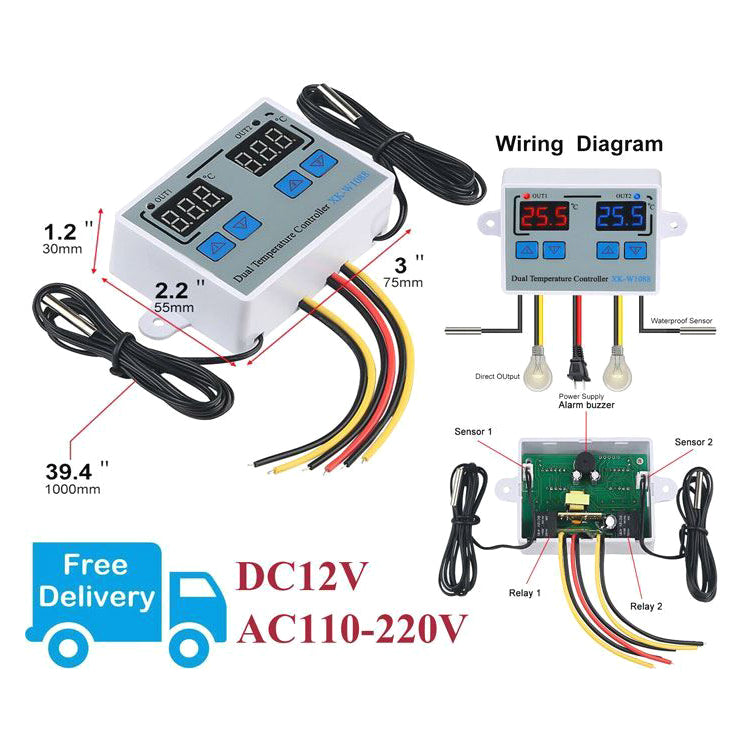

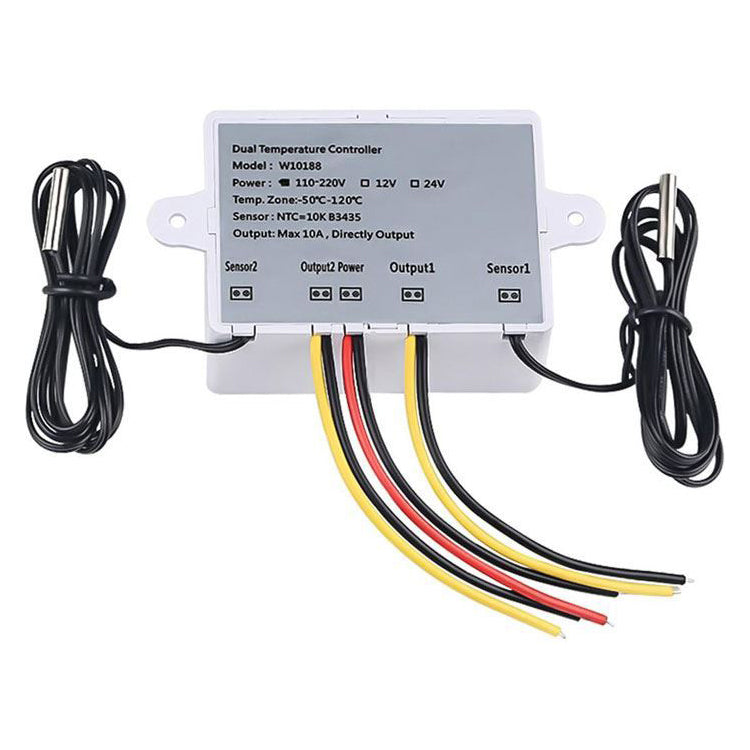

Podłącz napięcie zasilania do czerwonego (+) i czarnego (-) przewodu, urządzenia 12V do żółtego i czarnego przewodu.

Tryby pracy:
Oba obwody można również ustawić odwrotnie, gdzie T1 > T2. W ten sposób, łącząc oba obwody, można uzyskać wiele trybów sterowania, np. włączyć ogrzewanie w określonym zakresie temperatur i włączyć chłodzenie w innym zakresie temperatur.

- Tryb ogrzewania (T1 < T2). Gdy zmierzona temperatura spadnie do T1, wyjście jest ponownie aktywowane.
- Tryb chłodzenia (T1 > T2): Po włączeniu urządzenia wyjście jest nieaktywne, dopóki zmierzona temperatura nie osiągnie poziomu T1. Następnie wyjście jest aktywowane, dopóki zmierzona temperatura nie osiągnie poziomu T2.
- Naciśnięcie i przytrzymanie strzałki w górę spowoduje miganie wyświetlacza i aktywację ustawienia temperatury włączenia urządzenia.
- Naciśnięcie i przytrzymanie strzałki w dół spowoduje miganie wyświetlacza i aktywację ustawienia temperatury otwarcia.
- Jeśli temperatura włączenia jest wyższa niż temperatura wyłączenia, termostat zostanie ustawiony na chłodzenie, w przeciwnym razie termostat zostanie ustawiony na ogrzewanie.

Produkt nie jest samodzielną jednostką funkcjonalną, wymaga profesjonalnej instalacji.
