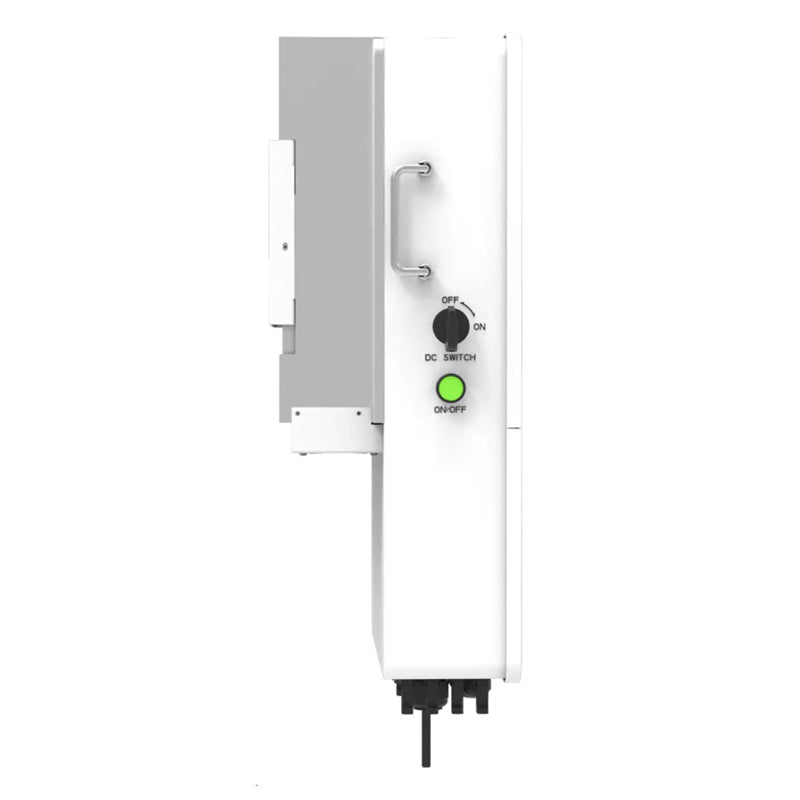

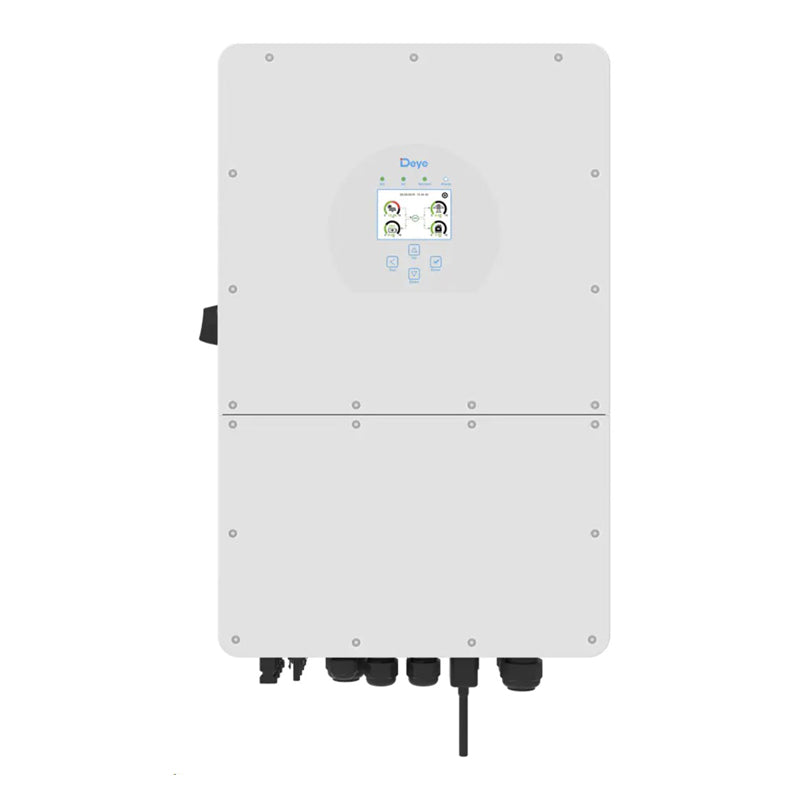

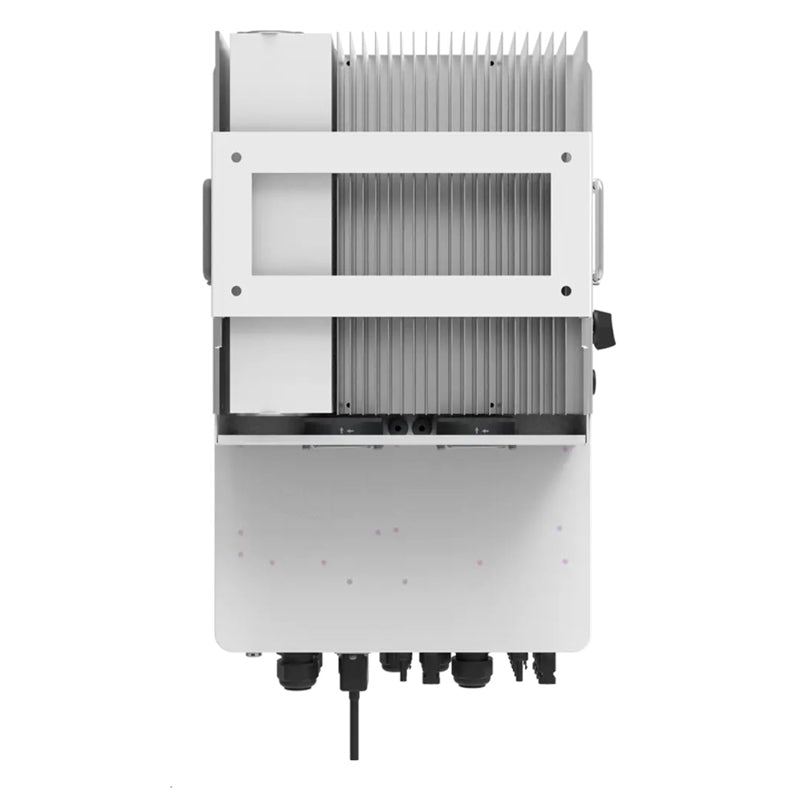

Falownik hybrydowy DEYE SUN-20K-SG01HP3-EU-AM2 20kW 3F

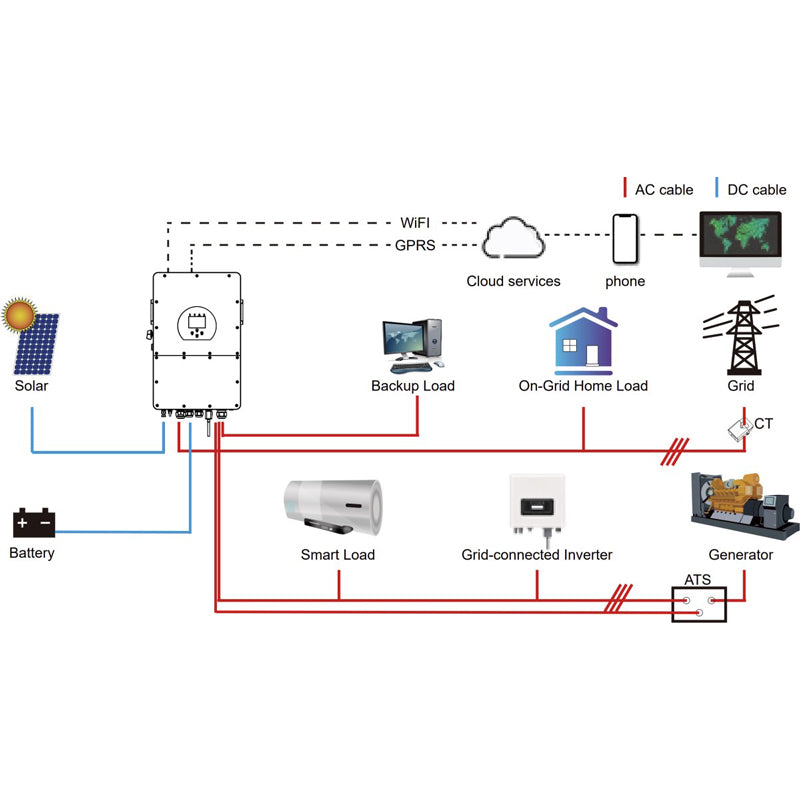

SUN 5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 to zupełnie nowa seria trójfazowych falowników hybrydowych obsługujących baterię 160-700 V HV, zapewniająca wyższą wydajność systemu i niższą produkcję ciepła odpadowego. Dzięki kompaktowej, wyrafinowanej konstrukcji i najwyższej klasy technologii, seria ta jest w stanie przekroczyć moc wyjściową systemu fotowoltaicznego nawet o 30% w porównaniu do mocy znamionowej falownika (stosunek DC/AC = 1,3). Eliminuje to konieczność każdorazowego wyboru modelu dopasowanego do systemu fotowoltaicznego, co pozwala zaoszczędzić na kosztach instalacji. Obsługuje trójfazowe wyjście asymetryczne do 150% dla najszerszego możliwego zastosowania w różnych warunkach. Kolorowy wyświetlacz LCD zapewnia przyjazny dla użytkownika interfejs do przeglądu i konfiguracji systemu (zarządzanie baterią, ładowanie AC / słoneczne w zależności od różnych zastosowań itp.) Największą zaletą tego falownika jest regulowane wejście/wyjście "inteligentnego obciążenia", do którego można podłączyć generator, falownik łańcuchowy lub wkład grzewczy do podgrzewania wody. Możliwości tego portu pozwalają na korzystanie z podobnych funkcji jak w przypadku watroutera.

Falownik został pomyślnie certyfikowany przez laboratorium EG.D a.s. i może być na stałe podłączony do sieci dystrybucyjnej w Republice Czeskiej zgodnie z przepisami obowiązującymi od 1 stycznia 2025 r.

Główne parametry

Konstrukcja wysokonapięciowa zapewniająca wyższą wydajność
3-fazowe wyjście asymetryczne
Dwa trackery MPPT

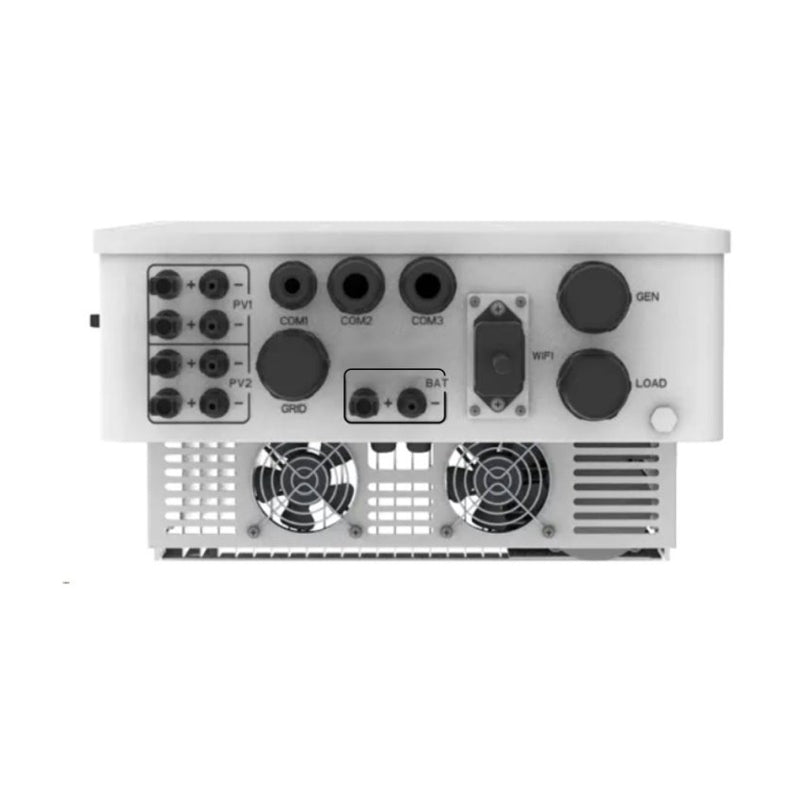

Cztery wejścia łańcuchowe (8 złączy)
Napięcie robocze MPPT 150 - 850 V
Inteligentna platforma monitorowania
Unikalne funkcje Smart Load, oszczędzanie szczytów sieci, równoważenie faz
Możliwość podłączenia do 10 równoległych jednostek
6 okien czasowych dla ładowania i rozładowywania

To urządzenie znajduje się na liście produktów Nowego Programu Zielonych Oszczędności (SVT34925)


Parametry techniczne

Bateria
Typ akumulatora: litowo-jonowy
Napięcie akumulatora: 160 - 700 VDC
Maks. prąd ładowania: 37 A
Maks. prąd rozładowania: 37 A
Liczba wejść akumulatora: 1

Wejście PV
Maks. 26000 W
Maks. Napięcie DC: 1000 V
Napięcie rozruchowe: 180 V
Maks. wejściowy prąd zwarciowy: 39 + 39 A
Maks. wejściowy prąd roboczy: 26 + 26 A

Wejście/wyjście AC
Znamionowa moc czynna: 20000 W
Znamionowa moc bierna: 22000 VA
Maks. przeciążenie: 1,5x mocy znamionowej po 10 s
Znamionowy prąd wejściowy/wyjściowy: 30,4 / 29 A
Maks. prąd wejściowy/wyjściowy: 33,4 / 31,9 A
Maks. ciągły prąd przelotowy (od sieci do obciążenia): 80 A
Napięcie znamionowe: 220 / 380 V, 230 / 400 V
Typ połączenia: 3L + N + PE
Częstotliwość sieci: 45 do 65 Hz

Sprawność
Maks. sprawność: 97,6%
Sprawność EURO: 97
Sprawność MPPT: >99%

Funkcja ochrony
Odwrotna polaryzacja DC
Prąd przeciążeniowy AC
Przepięcie AC
Zwarcie na wyjściu AC
Wykrywanie składowej DC na wyjściu AC
Przepięcie podczas gwałtownego spadku obciążenia
Wykrywanie prądu upływu w PE
Wyłącznik łukowy
Monitorowanie sieci energetycznej
Funkcja izolacji wyspy
Wykrywanie zwarcia doziemnego
Przełącznik wejściowy DC
Wykrywanie rezystancji zacisków DC
Wyłącznik różnicowoprądowy (RCD)
Przegrzanie
Przepięcia szczytowe
Klasa ochrony przeciwprzepięciowej: typ II (AC), typ II (DC)

Pozostałe parametry
Temperatura pracy: od -40°C do +60°C
Wilgotność: od 0 do 100%
Maks. wysokość: 2000 m
Poziom hałasu: ? 55 dB
Chłodzenie: aktywne, inteligentnie sterowane
Topologia: nieizolowany
Normy sieciowe: IEC 61727, IEC 62116, CEI 0-21, EN 50549,NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Normy bezpieczeństwa: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Klasa ochrony przepięciowej: OVC II (DC), OVC III (AC)
Wymiary: 408 x 638 x 237 mm (bez złączy i wsporników)
Waga: 30,5 kg
Stopień ochrony: IP65
