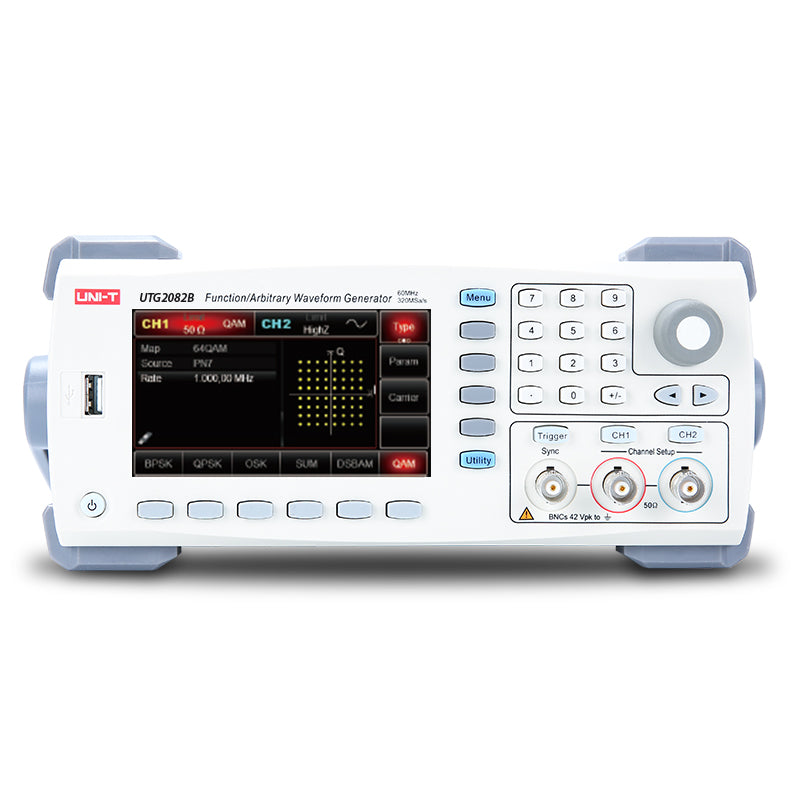

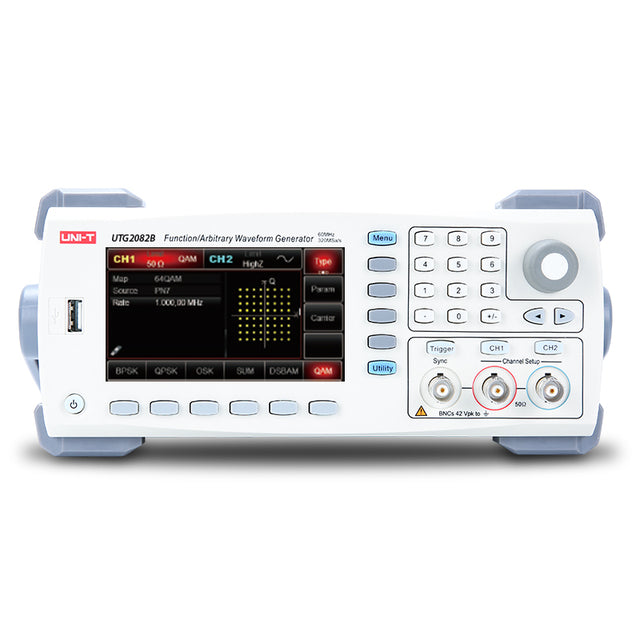

Generator funkcji UNI-T UTG2082B 80MHz

Ten produkt jest objęty 3-letnią gwarancją. Generator funkcji / przebiegów arbitralnych UTG2082B to zaawansowany dwukanałowy generator wykorzystujący technologię bezpośredniej syntezy cyfrowej do generowania dokładnych i stabilnych przebiegów arbitralnych z rozdzielczością 1 µHz, maksymalną częstotliwością wyjściową 80 MHz i częstotliwością próbkowania 320 MS/s. Modulacja sygnału jest dostępna z różnymi modulacjami, takimi jak AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep itp. z wewnętrznego lub zewnętrznego źródła, liniowego i logarytmicznego przemiatania. Panel jest ergonomicznie zaprojektowany dla łatwej obsługi. Oczekuje się, że generator będzie wykorzystywany w projektowaniu, rozwoju, testowaniu, rozwiązywaniu problemów i naprawach sprzętu elektronicznego i elektroakustycznego, takich jak testowanie obwodów i urządzeń w systemach komórkowych i bezprzewodowych, systemach radiowych i telewizyjnych; testowanie komponentów półprzewodnikowych itp. Dzięki technologii DDS jest w stanie generować dokładne i czyste sygnały z minimalnymi zniekształceniami. Przyjazny dla użytkownika panel z prostą obsługą i czytelnym wyświetlaczem pozwala na znacznie wydajniejszą i szybszą pracę. Posiada interfejs USB i wydajne oprogramowanie do przesyłania danych do komputera. W wewnętrznej pamięci nieulotnej przechowywanych jest ponad 160 przebiegów, np. matematycznych, bioelektrycznych, medycznych, trygonometrycznych, antytrygonometrycznych, samochodowych stanów nieustalonych itp. Charakteryzuje się doskonałym stosunkiem ceny do wydajności i mnogością funkcji. Może być stosowany w laboratoriach uniwersyteckich, instytutach badawczych itp. Przyrząd ten jest zgodny z wymogami bezpieczeństwa dla elektronicznych przyrządów pomiarowych GB4793 i normami bezpieczeństwa IEC 61010-1/2, spełnia normy bezpieczeństwa dla izolowanego napięcia CAT II 300V.


Parametry produktu :

- Generator dwukanałowy - 2 równoważne, niezależne kanały
- możliwość podłączenia obu kanałów
- cyfrowa synteza sygnałów DDS
- generacja sygnałów sinusoidalnych o częstotliwości od 1µHz do 80MHz
- generacja sygnałów prostokątnych o częstotliwości od 1µHz do 70MHz
- generowanie różnych innych przebiegów (sinusoida, prostokąt, rampa, trójkąt, impuls, szum, DC, dowolny)
- rodzaje modulacji AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- wykorzystanie sygnału modulacji z wewnętrznego lub zewnętrznego źródła
- możliwość określenia kształtu sygnału za pomocą wzoru matematycznego
- możliwość określenia fazy sygnału w stopniach lub radianach
- obsługa sygnału wyjściowego typu sweep i burst
- obsługa wyzwalania wewnętrznego/zewnętrznego/ręcznego
- 6-bitowy, precyzyjny pomiar częstotliwości do 200 MHz zewnętrznych sygnałów kompatybilnych z TTL
- Amplituda sygnału wyjściowego do 10Vpp przy impedancji 50? lub do 20Vpp w trybie wysokiej impedancji
- Ochrona przed przepięciem na zaciskach
- Częstotliwość próbkowania 320M/s i 16-bitowa rozdzielczość pionowa
- możliwość przechowywania do 16 grup zmiennych przebiegów cyfrowych
- interfejs USB na panelu przednim do wprowadzania przebiegów

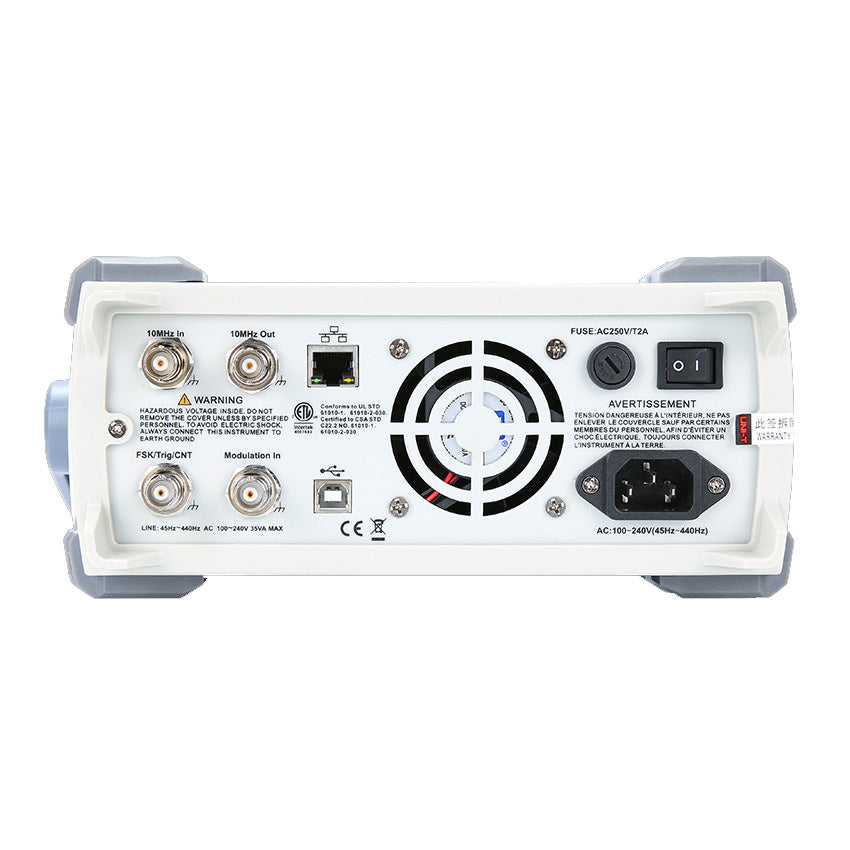

- Interfejs USB Host na panelu tylnym, wydajne oprogramowanie PC
- Złącze LAN na panelu tylnym do aktualizacji oprogramowania sprzętowego
- Wielofunkcyjne pokrętło i klawiatura numeryczna dla łatwej obsługi
- Pomoc systemowa
- Kolorowy wyświetlacz TFT LCD 4,3" o rozdzielczości WVGA (480 x 272 pikseli)


Specyfikacja :

- 2 kanały wyjściowe.
- częstotliwość próbkowania: 1,28 GS/s (interpolacja), 320 MS/s (tryb DDS)
- częstotliwość wyjściowa: do 80 MHz
- Rozdzielczość częstotliwości: 1µHz
- Rozdzielczość pionowa: 16 bitów (w tym symbole, napisy)
- dowolna długość fali: od 8 do 16Mpts
- pamięć nieulotna: możliwość przechowywania do 160 grup dowolnych przebiegów
- rodzaje i częstotliwości generowanych sygnałów:
Sinusoidalny: od 1µHz do 80MHz
Prostokątny: od 1µHz do 70MHz
rampa (piłokształtny): od 1µHz do 4MHz
impulsowy: od 1µHz do 25MHz
arbitralny: od 1µHz do 20MHz
Szum gaussowski: do 80 MHz (-3 dB)
- Przesunięcie sygnału DC (wartość szczytowa AC+DC): ±5V (50 ?), ±10V (wysoka rezystancja)
- Minimalny czas narastania/opadania dowolnego sygnału: typowo < 6ns
- Zakres amplitudy: 1mVpp do 10Vpp (50?), 2mVpp do 20Vpp (High Z)
- Typy modulacji: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- tryby pracy: wyjście włączone/wyłączone, ciągły, modulacja, przemiatanie, burst
- Pomiar częstotliwości sygnału zgodny z TTL: tak, w zakresie 100 MHz - 200 MHz z dokładnością ±51 ppm, rozdzielczość 6 cyfr/s
- Impedancja wyjściowa: regulowana w zakresie od 1? do 1k? lub High Z, ustawienie fabryczne 50?
- Zabezpieczenie przed zwarciem wyjścia: tak
- ochrona przed przepięciem na zaciskach: przy napięciu wejściowym >±12,0V, częstotliwości <10kHz, amplitudzie >100mVpp
- zabezpieczenie przeciwprzepięciowe zacisków: przy napięciu wejściowym >±2,0V, częstotliwości <10kHz, amplitudzie ?100mVpp
- harmoniczne całkowite. 20kHz, zniekształcenia 1Vpp (wartość typowa): <0,2%
- Dokładność: ±0,5 ppm 25 ?
- szybkość starzenia w pierwszym roku: 1ppm
- współczynnik temperatury: ± 0,5 ppm / ?
- współczynnik temperatury: <2 ppm / ?
- Wyświetlacz: TFT LCD 64K, przekątna 4,3", WVGA (480 x 272 pikseli)
- Interfejs urządzenia USB: tak
- Zasilanie: AC 100V do 240V, 45Hz do 440Hz, CAT II
- Pobór mocy: <50 W
- Zabezpieczenie: 250 V, bezpiecznik T2 A
- Waga (netto): 3,1 kg
- Waga całkowita: 4,1 kg
- Wymiary: 305 x 230 x 93 mm
- Kolor produktu: biały i szary


Zawartość opakowania jednostkowego :

- Generator funkcji UTG2082B: 1 szt.
- Przewód zasilający: 1 szt.
- Kabel interfejsu USB: 1szt
- Kabel BNC-BNC (1 m): 2 szt.
- Instrukcja obsługi w języku czeskim i angielskim: 1szt


Pakowanie dla klientów hurtowych:

- Standardowa ilość w kartonie: 2 szt.
- standardowy rozmiar kartonu: 380 x 330 x 320 mm
- waga kartonu brutto: około 8,5 kg


PRODUCENT : UNI-TREND
