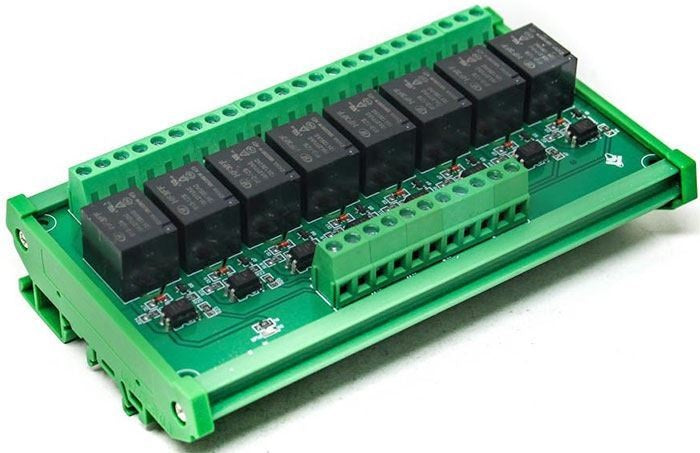

Moduł przekaźnika 8x HADEX 24V na DIN High/Low 230V 10A
8-kanałowy moduł przekaźnikowy - napięcie zasilania 24V, styki przełączające 250VAC/10A, przekaźnik Hongfa HF3FF, opcjonalne wyzwalanie logiczne High lub Low (za pomocą zworki), izolacja optyczna, prąd roboczy maks. 50mA/kanał, prąd spoczynkowy 10mA, montaż na szynie DIN, wymiary 147 × 85 × 43 mm, izolacja galwaniczna obwodu sterowania i zasilania, wymaga profesjonalnej instalacji
Ostatnia sztuka
Przewidywana wysyłka:
15.06.2026
Cena regularna
480,00 Kč
396,69 Kč
bez VAT
Cena jednostkowa
/
Niedostępne
HADEX | SKU:
09830371
Moduł przekaźnika 8x HADEX 24V na DIN High/Low 230V 10A
Cena regularna
480,00 Kč
396,69 Kč
bez VAT
Cena jednostkowa
/
Niedostępne
Opis produktu
Moduł przekaźnikowy 8x wyzwalacz High Low. Zasilanie 24 V, styk 230 V/10 A, DIN. Moduł przekaźnika 8x z napięciem zasilania 24 V i opcjonalnym wyzwalaniem sygnałem wysokim lub niskim.
Parametry techniczne:
- Typ przekaźnika Hongfa HF3FF.
- Styk przekaźnika: 250VAC/10A
- Wyzwalanie: niskie lub wysokie (12mA) wybierane za pomocą zworki
- izolowany optycznie
- napięcie robocze: 24V
- prąd roboczy: maks. 50mA/kanał
- prąd spoczynkowy: 10mA

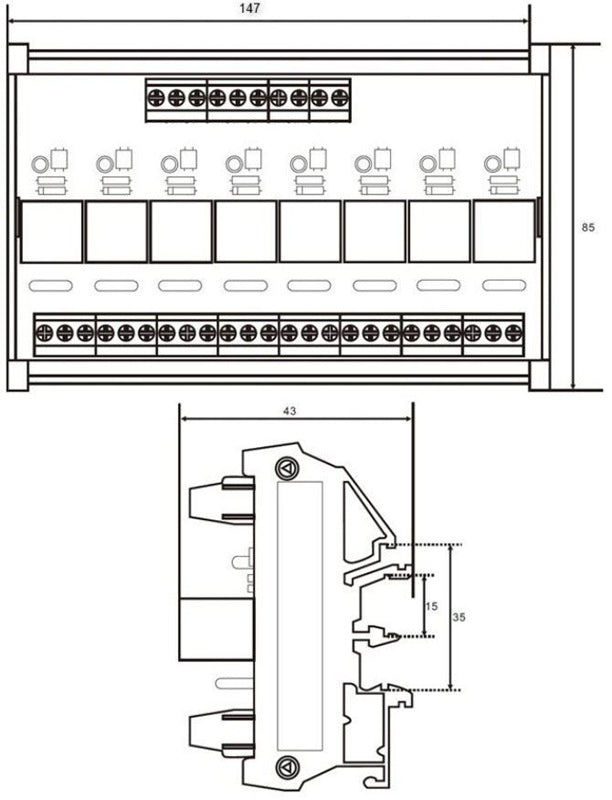

- wymiary: 147×85×43mm

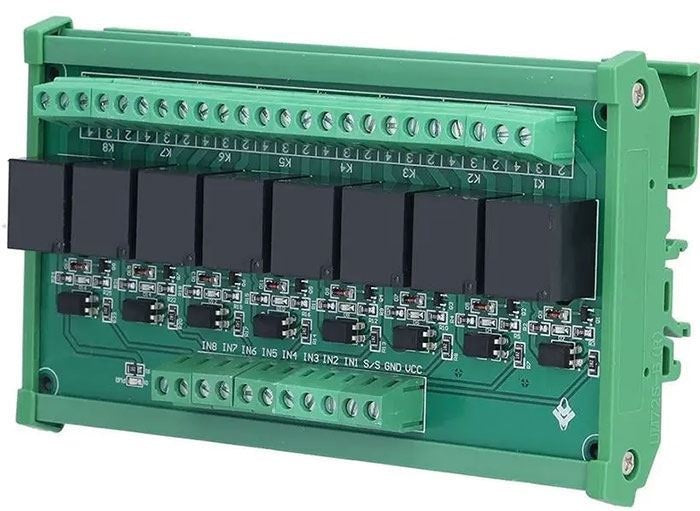

Opis styków:
VCC Dodatni biegun zasilania (+) 24V DC
GND Ujemny biegun zasilania (-) 24V DC
S/S Wybór logiki przełączania, po podłączeniu S/S i GND, log 1 (3-24V DC) jest podawany na wejście IN, po podłączeniu S/S i VCC, log 1 (3-24V DC) jest podawany na wejście IN. 0 (GND). Do tego styku można podłączyć dodatni lub ujemny biegun źródła sygnału (drugie źródło), aby utworzyć izolację galwaniczną między zasilaniem, wyjściem i sygnałem wejściowym.
IN1 do IN8: Sygnał wejściowy. Po przyłożeniu dodatniego napięcia do styku S/S, sygnał wejściowy jest aktywny przy log. 0. Gdy do styku S/S podłączone jest GND, sygnał wejściowy jest aktywny przy log 1.
2 Styk przełącznika przekaźnika (NO)
3 Wspólny zacisk przekaźnika (COM)
4 Styk przełącznika przekaźnika (NC)
Produkt nie jest samodzielną jednostką funkcjonalną, wymaga profesjonalnego montażu.
