Multimetr FNIRSI DST-210

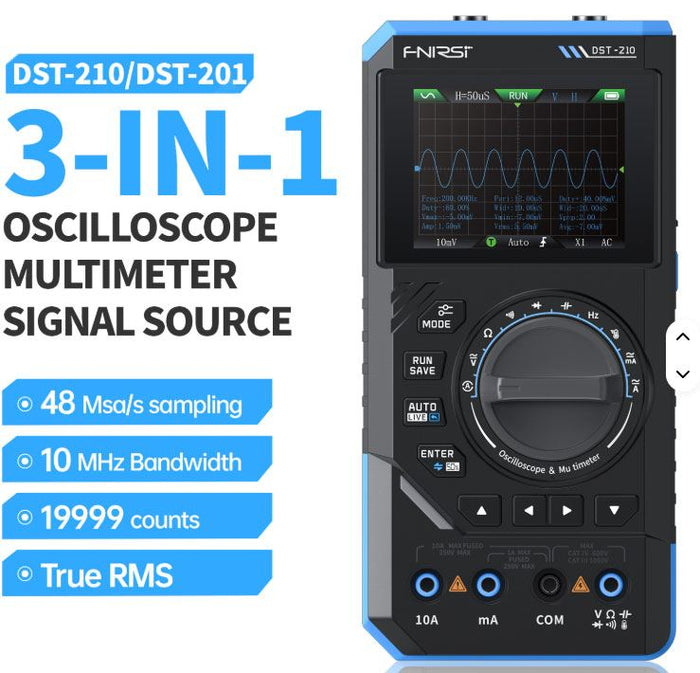

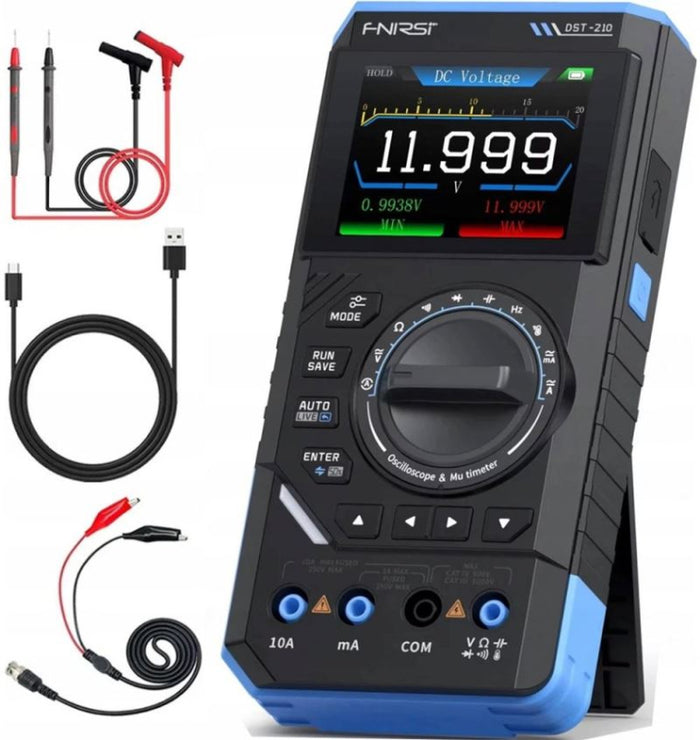

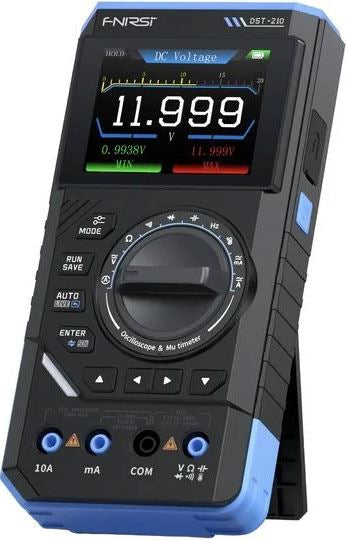

FNIRSI DST-210 to przenośny wielofunkcyjny przyrząd 3 w 1, który łączy w sobie multimetr cyfrowy, oscyloskop i generator sygnału w jednym kompaktowym pakiecie. Został zaprojektowany przede wszystkim do napraw elektroniki, diagnostyki w terenie.

Najważniejsze cechy:
Oscyloskop: pasmo analogowe 10MHz, częstotliwość próbkowania 48MSa/s. Obsługuje tryby automatycznego, normalnego i pojedynczego wyzwalania.
Multimetr: rozdzielczość 19 999 cyfr, True RMS. Mierzy napięcie AC/DC do 1000V, prąd, rezystancję, pojemność, częstotliwość i temperaturę.
Generator sygnału: Generuje 13 rodzajów przebiegów, w tym sinusoidalny, prostokątny i piłokształtny o częstotliwościach 0-10 kHz i regulowanej amplitudzie 0,1-3,0 V.
Przyrząd wyposażony jest w 2,8-calowy kolorowy wyświetlacz TFT z regulowanym podświetleniem i zintegrowaną baterią 3000 mAh, która zapewnia do 15 godzin pracy.

Dane techniczne:

Wyświetlacz: kolorowy TFT 2,8"
Języki systemu: angielski, chiński
Zasilanie: USB-C (5 V / 1 A)
Pojemność baterii: 3000 mAh, Li-Ion
Żywotność baterii: do 15 godzin w trybie gotowości
Wymiary: 177,4 × 87,5 × 34,5 mm
Waga: około 300 g
Temperatura pracy: 0 - 40 °C

Oscyloskop:
Częstotliwość próbkowania: 48 MSa/s
Szerokość pasma analogowego: 10 MHz
Podstawa czasu: 500 ns - 20 s
Czułość pionowa: 10 mV/div - 10 V/div
Impedancja wejściowa: 1 Mohm
Napięcie testowe: sonda 1:1: 80 Vpp (±40 V), sonda 10:1: 800 Vpp (±400 V)
Wyzwalanie: automatyczne / normalne / pojedyncze
Krawędź wyzwalania: rosnąca / opadająca
Poziom wyzwalania : Regulowany ze wskazaniem
Zatrzymanie fali (HOLD) : Tak
Pomiary automatyczne : Maks., Min., ŚREDNIA, RMS, Vpp, Częstotliwość, Okres, Cykl pracy

Mierzone wielkości i zakresy:
1,9999 V / 19,999 V / 199,99 V / 1000 V DC ±(0,5% + 3dig)
1,9999 V / 19,999 V / 199,99 V / 750,0 V AC ±(1,0% + 3dig)
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A DC ±(1,2% + 3dig)
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A AC ±(1,5% + 3dig)
199,99 ? - 19,999 ? ±(0,5% + 3) do ±(2,0% + 3) w zależności od zakresu
9,999 nF - 99,99 mF ±(2,0% + 5dig) do ±(5,0% + 20dig)
-55 °C do 1300 °C ±(2,5% + 5dig)

Inne funkcje:
Test diody
Tester ciągłości z brzęczykiem
Wykrywanie przewodu fazowego (LIVE/N)
Zatrzymanie/zamrożenie wartości danych

Generator sygnału:
Liczba formatów wyjściowych: 13 typów sygnałów
Zakres częstotliwości: 0 - 10 kHz
Amplituda: 0,1 V - 3,0 V
