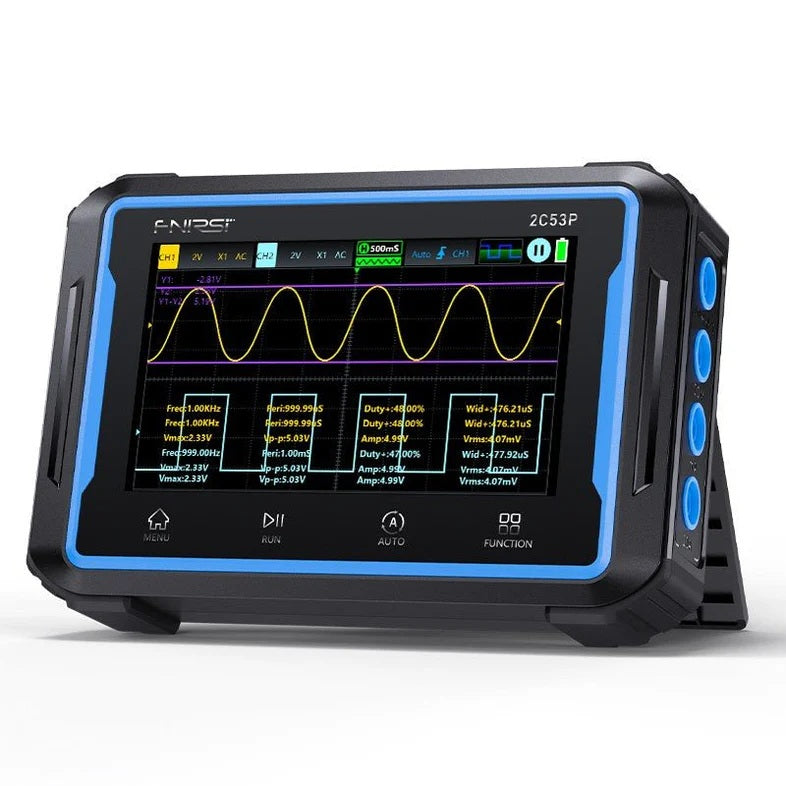

Oscyloskop, generator funkcyjny i multimetr FNIRSI 2C53P 50MHz

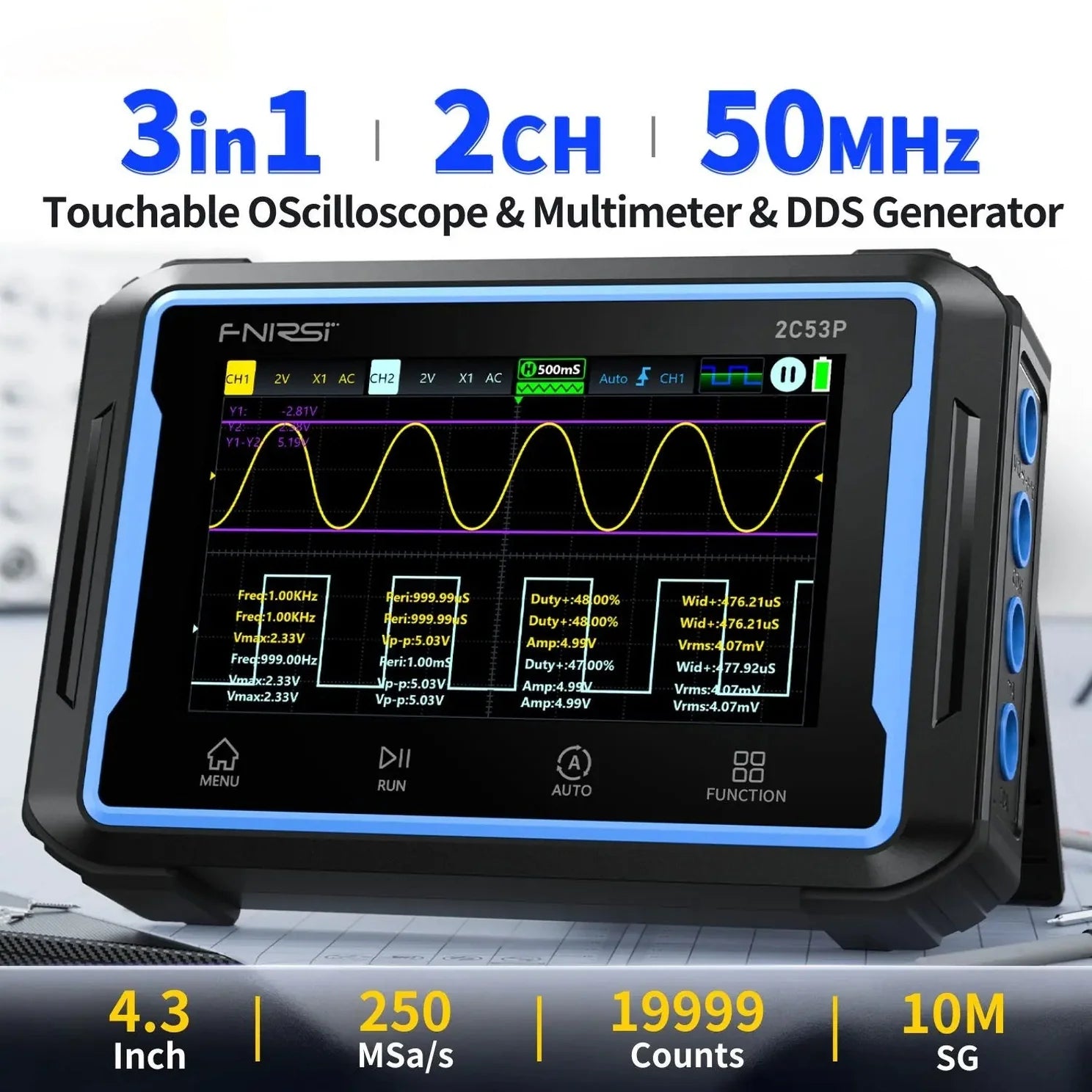

Oscyloskop cyfrowy FNIRSI 2C53P 3 w 1 to wszechstronne urządzenie łączące w sobie funkcje oscyloskopu cyfrowego, generatora sygnału i multimetru. Może jednocześnie mierzyć różne parametry elektryczne lub przechwytywać przebiegi i wyświetlać parametry elektryczne lub przebiegi sygnałów elektrycznych. Wyposażony jest w 4,3-calowy kolorowy ekran dotykowy o rozdzielczości 480×272 pikseli, baterię 4000 mAh i 4-godzinny czas pracy.

Oscyloskop:

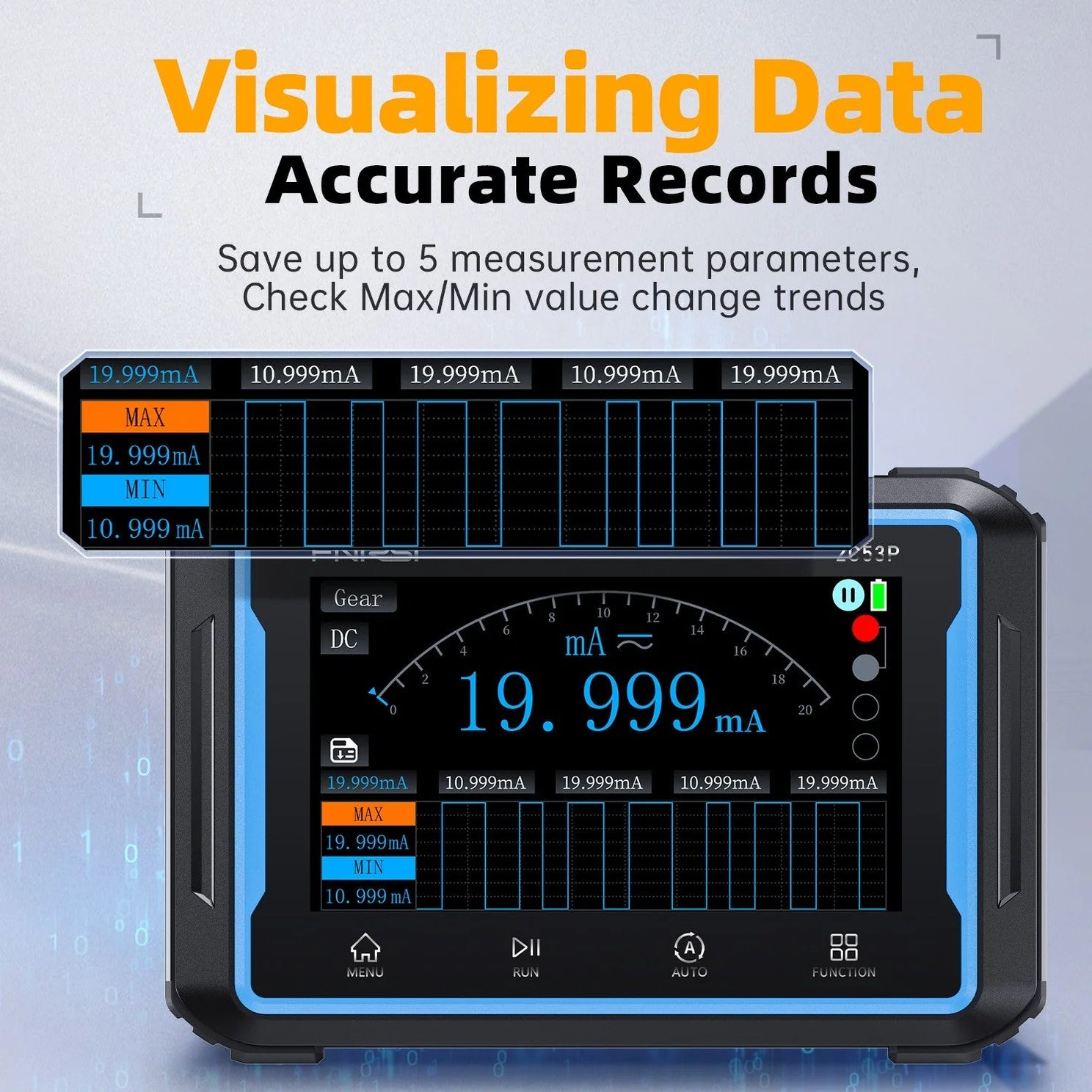

Posiada analogową szerokość pasma 50 MHz i częstotliwość próbkowania w czasie rzeczywistym 250MSa/s. Zawiera sondę 1×/10×. Jest przeznaczony do pomiaru okresu, częstotliwości, wartości szczytowych, wartości maksymalnych i minimalnych, wartości średnich, wartości skutecznych, amplitudy, obciążenia cyklicznego i szerokości impulsu, a także obsługuje analizę widma FFT, operacje matematyczne, pomiar kursora, tryb XY i inne funkcje. Może przechowywać do 5 grup danych pomiarowych, umożliwiając dogłębną analizę i wizualizację zarządzania danymi.
Generator sygnału:
Wbudowany generator sygnału z funkcją DDS o maksymalnej częstotliwości wyjściowej 10 MHz i regulowanej amplitudzie i cyklu pracy, zapewnia doskonałą elastyczność symulacji różnych sygnałów. Generator sygnału posiada 12 rodzajów regulowanych przebiegów, w tym fale sinusoidalne, fale prostokątne, fale piłokształtne, fale połówkowe, fale pełne, dodatnie fale krokowe, odwrotne fale krokowe, sygnały DC, wykładniczy wzrost/spadek itp.
Multimetr:

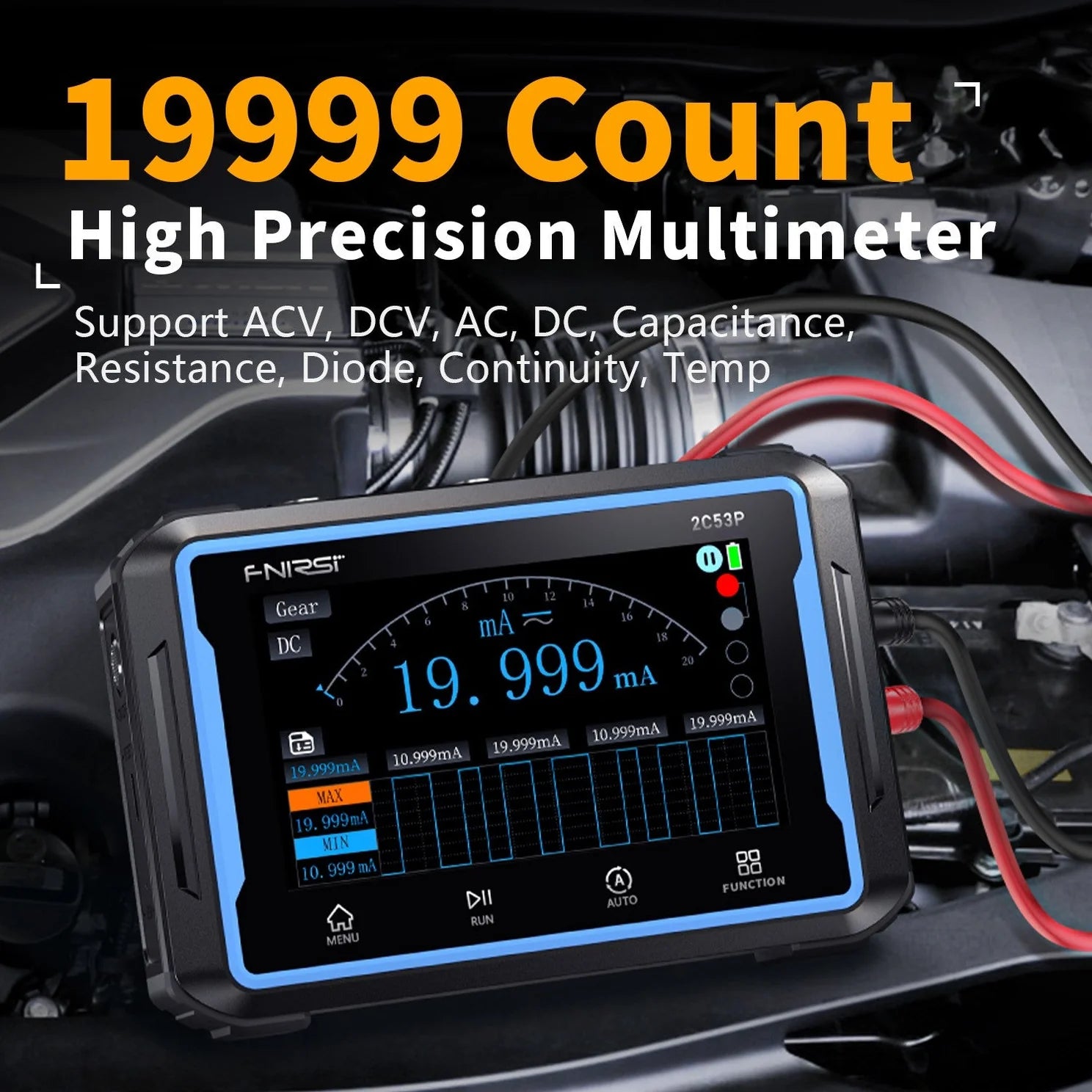

FNIRSI 2C53P jest wyposażony w multimetr cyfrowy z automatycznym wyborem zakresu. Multimetr może być używany do pomiaru napięcia i prądu AC/DC, rezystancji, pojemności i diod.


Parametry produktu:

- 3w1: tryb oscyloskopu, generatora sygnału i multimetru, z pomiarem napięcia do ±400V.
- Łatwy pomiar. Długie naciśnięcie przycisku AUTO szybko kalibruje linię bazową i wyświetla przebieg pomiarowy bez skomplikowanego strojenia.
- Niewielkie rozmiary i waga sprawiają, że oscyloskop jest łatwy do przenoszenia, idealny do pracy w terenie lub dla studentów.
- Wszechstronność: Dzięki zintegrowanemu generatorowi sygnału, oscyloskopowi i multimetrowi, urządzenie może być używane do szerokiego zakresu zadań testowych i pomiarowych.
- Interfejs użytkownika jest intuicyjny i łatwy w nawigacji, umożliwiając szybką konfigurację i pobieranie pomiarów.
- Podparcie stołu: Poręczne oparcie z możliwością regulacji kąta nachylenia do 90°
- Gumowe narożniki


Dane techniczne:

- Wyświetlacz: 4,3", rozdzielczość: 480×272
- Menu: chiński, angielski, rosyjski, hiszpański, portugalski, niemiecki,
- ŁadowanieUSB: USB-C, 5 V/2 A
- Bateria: litowa, 4000 mAh
- Wymiary: 145×98×35 mm
- waga: 360g

Oscyloskop:
- Kanały: Dwukanałowy
- Analogowa szerokość pasma: 50 MHz
- Częstotliwość próbkowania w czasie rzeczywistym: 250MSa/s
- Pamięć: do 64 kB
- Impedancja wejściowa: 1Mohm
- Zakres podstawy czasu: 10ns/div - 10s/div
- Czułość pionowa: 10mv/div - 10v/div
- Rozdzielczość pionowa: 8 bitów
- maksymalne mierzone napięcie: ±400 V

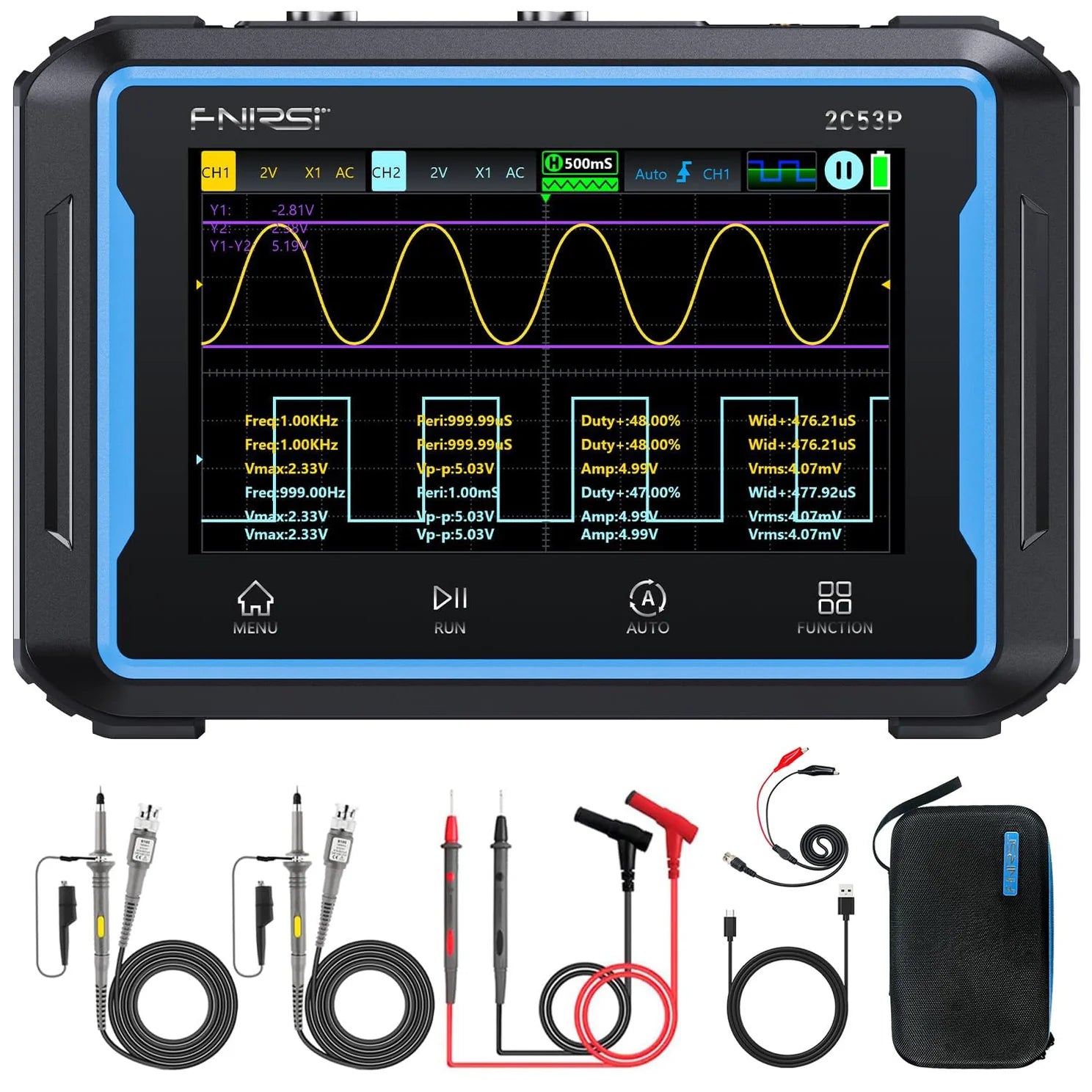

- sonda: 1×/10×
- limit szerokości pasma: obsługuje limit 20 MHz
- tryb wyzwalania: AUTO/Normalny/Pojedynczy
- Typ wyzwalania: krawędź wiodąca, krawędź opadająca
- Tryb wyświetlania kształtu fali: XY/YT/Scroll
- Metoda sprzęgania: AC/DC
- Mierzone dane: okres, częstotliwość, wartość szczytowa, wartość maksymalna, wartość minimalna, wartość średnia, wartość skuteczna, amplituda, cykl pracy, szerokość impulsu
- Obliczenia matematyczne: 1+2, 1-2, 1*2, 1/2, -1, -2, |1|,|2|, FFT
- Zrzut ekranu dopasowania krzywej: Tak
- Eksport obrazów krzywych z komputera: Tak

Generator sygnału:
- Kanały: Pojedynczy kanał
- Częstotliwość: 0-10 MHz (fala sinusoidalna: 10 MHz, inne przebiegi 5 MHz)
- Amplituda: 0,1V-3,0V
- Cykl pracy fali prostokątnej: 0-100%
- Typ sygnału: fala sinusoidalna, fala prostokątna, fala piłokształtna, półfala, pełna fala, dodatnia fala krokowa, ujemna fala krokowa, sygnał DC, wykładniczy wzrost, wykładniczy spadek, multi-audio i impuls synchronizacji

Multimetr:
- Napięcie DC: 1,9999 V/19,999 V/199,99 V/1000,0 V
- Napięcie AC: 1,9999 V/19,999 V/195,99 V/77 V
- Prąd stały: 19,999 mA/199,99 mA/1,9999A/9,999A
- Prąd przemienny: 19,999 mA/199,99 mA/1,9999A/9,999A
- Rezystancja: 19,999M99?/1,9999 k?/199,99 ?
- kapacita: 999,9µF/99,99­µF/9,999µF/999,9nF/99,99­nF/9,999nF/9,999mF/99,99­mF
- test ciągłości: tak
