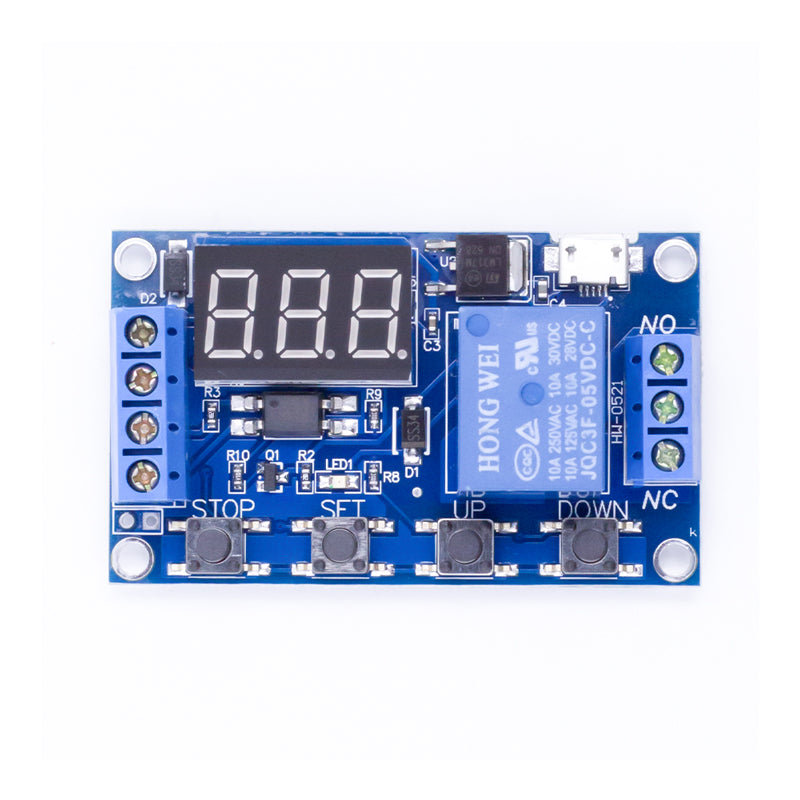

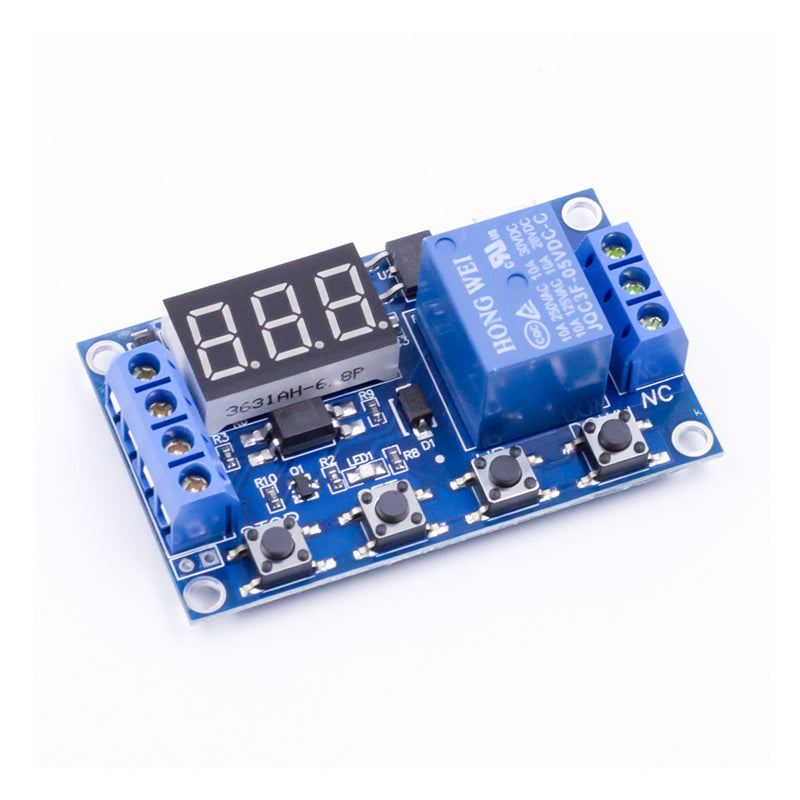

Programowalny wyłącznik czasowy TIPA z przekaźnikiem 12V
Programowalny wyłącznik czasowy z przekaźnikiem - zasilanie 12V DC, wyjście przekaźnikowe, 6 trybów pracy (P1-P3), w tym pojedyncze przełączanie, opóźnione przełączanie i cykliczne powtarzanie z regulowaną liczbą cykli 1-999 lub nieskończoność, regulowane czasy T1 i T2, wyzwalane impulsem wejściowym, wyświetlacz cyfrowy, odpowiedni do automatyzacji i zastosowań przemysłowych
Wkrótce dostępne
Przewidywana wysyłka:
10.08.2026
u nas
Cena regularna
45,00 Kč
37,19 Kč
bez VAT
Cena jednostkowa
/
Niedostępne
TIPA | SKU:
09830311
Programowalny wyłącznik czasowy TIPA z przekaźnikiem 12V
Cena regularna
45,00 Kč
37,19 Kč
bez VAT
Cena jednostkowa
/
Niedostępne
Opis produktu
Uniwersalny wyłącznik czasowy z wyjściem przekaźnikowym 12 V i szerokim zakresem ustawień.
Tryby pracy:
P1 - po impulsie wejściowym przekaźnik zostaje załączony na ustawiony czas. Tryb ten posiada dodatkowe opcje ustawień:
P1.1 - aktywny jest tylko pierwszy impuls wyzwalający.
P1.2 - każdy impuls jest aktywny po upływie ustawionego czasu
P1.3 - pierwszy impuls rozpoczyna odliczanie czasu zadziałania, kolejny impuls może być użyty do skrócenia czasu zadziałania przed upływem ustawionego czasu.
P2 - po impulsie wejściowym moduł odlicza ustawiony czas T1 (parametr "CP"), a następnie załącza przekaźnik na ustawiony czas T2 (parametr "OP"). Ten cykl wystąpi tylko raz.
P3.1 - cykliczne powtarzanie trybu P2, liczba cykli może być ustawiona na 1-999 lub nieskończoność (parametr "LOP", nieskończoność = - na wyświetlaczu) Pierwszy impuls uruchamia wszystko, następny impuls odłącza zegar.
P3.2 - tryb P3.1, ale nie jest konieczne wyzwalanie impulsem. Jest aktywny natychmiast po podłączeniu zasilania.
P4 - przekaźnik jest wyzwalany przez narastające zbocze impulsu, a odliczanie jest wyzwalane przez opadające zbocze impulsu. Ten tryb jest używany do opóźnionego wyłączania urządzeń, np. podczas oświetlania klatki schodowej
Ustawiane parametry:
OP - czas zadziałania przekaźnika
CP - czas zadziałania przekaźnika
LOP - liczba cykli (1-999× lub nieskończoność - wyświetlacz ---)
te parametry są niezależne, ale są współdzielone przez każdy tryb, tzn. będą takie same w każdym trybie.
Ustawianie czasu włączenia i wyłączenia:
XX.X = 0,1 - 99,9 sek.
XXX. = 1 - 999sek
XXX = 1 - 999min
np. aby ustawić czas 3,2 s, na wyświetlaczu pojawi się 03,2
przycisk "SET" służy do ustawiania wszystkich parametrów. Krótkie naciśnięcie aktywuje ustawienie parametrów OP, CL i LOP, długie naciśnięcie aktywuje tryby P1 - P4. Wyboru dokonuje się za pomocą przycisków "UP" i "DOWN".
Parametry pracy:

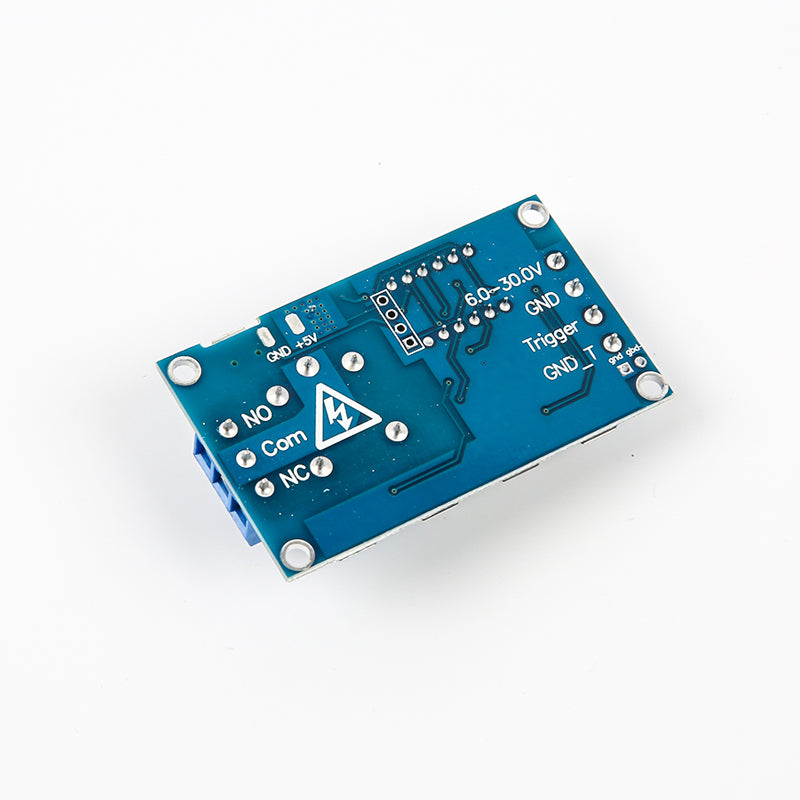

Napięcie zasilania 6-12V DC lub Micro USB 5V (6-30V jest nieprawidłowo nadrukowane na płytce)
Prąd spoczynkowy 20mA, w stanie aktywnym 50mA
Impuls wyzwalający 3-24V lub GND (opcjonalnie), moduł jest wyposażony w transoptor
Zachowanie ustawionych parametrów nawet przy wyłączonym zasilaniu
Indukcja LED dla stanu przełączenia
Temperatura pracy -40°C ~ 85°C
Wymiary 62×38×17mm

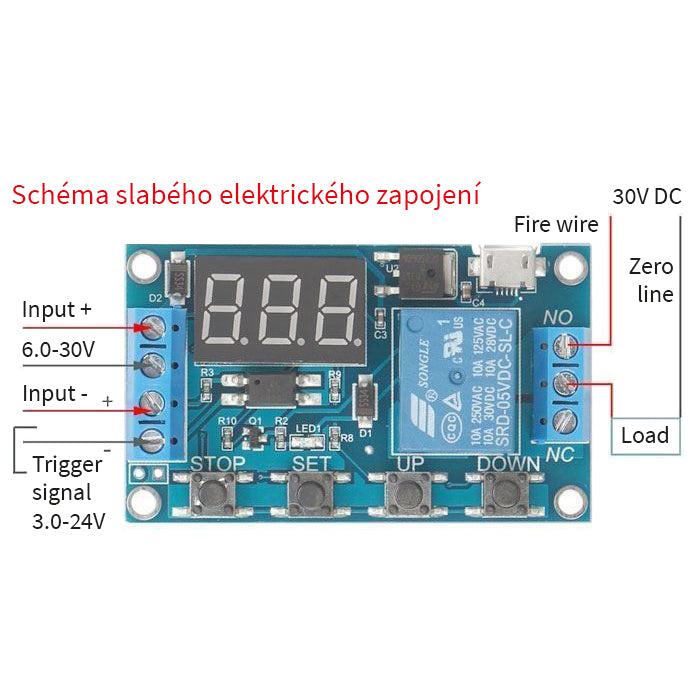

COM to styk, który przełącza się między NO i NC po przyłożeniu napięcia do cewki.
NO to styk rozłączony w stanie spoczynku względem styku COM
NC to styk w stanie spoczynku podłączony do styku COM.
Styki przekaźnika nie są podłączone do żadnego napięcia.
Produkt nie jest samodzielną jednostką funkcjonalną, wymaga profesjonalnego montażu.
