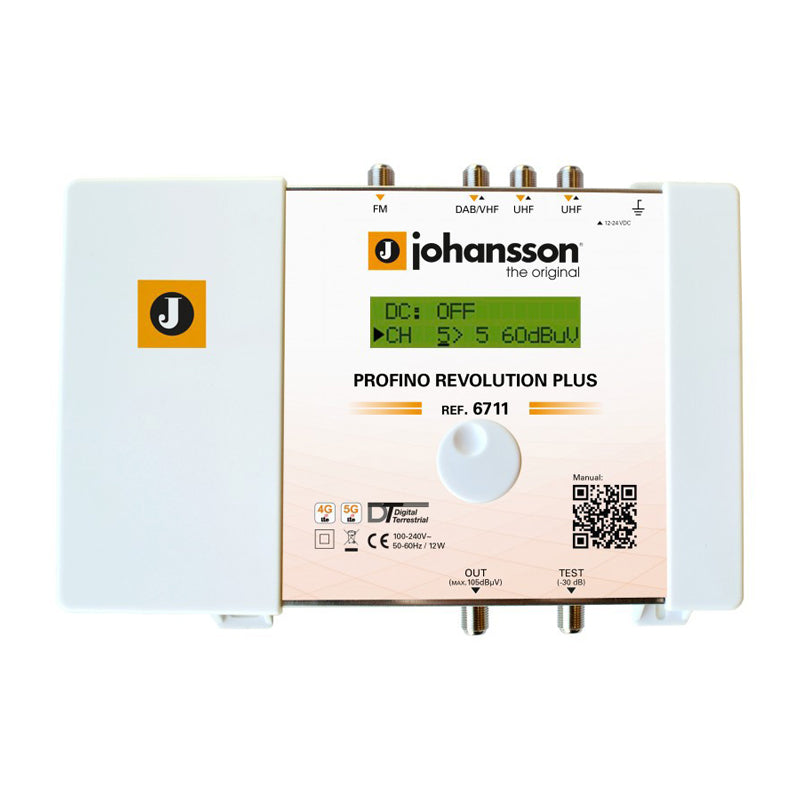

Programowalny wzmacniacz antenowy JOHANSSON Profino Revolution PLUS

Programowalny wzmacniacz antenowy Johansson Profino Revolution 6711 jest przeznaczony do STA, ITR. Wzmacniacz posiada cztery wejścia: FM + 1x VHF/DAB + 2 x UHF. Wzmacniacz sam wykrywa najwyższy kanał telewizyjny podłączony do wejścia i odpowiednio zawiera filtr wejściowy typu upper stop w celu zmniejszenia zakłóceń w paśmie 5G, 4G (LTE) lub filtr jest wyłączony podczas odbioru kanałów telewizyjnych powyżej 790 MHz. Wzmacniacz automatycznie odczytuje i wyświetla poziom sygnału wybranego kanału telewizyjnego, co oznacza, że podczas konfiguracji nie jest potrzebne urządzenie pomiarowe. Wzmacniacz umożliwia konwersję częstotliwości dowolnego wejściowego kanału telewizyjnego w pasmach VHF i UHF na dowolny inny kanał telewizyjny w pasmach VHF i UHF, co jest korzystne dla różnych hoteli i pensjonatów, w których rozległe okablowanie na wysokich częstotliwościach ma wysokie tłumienie. Poszczególne kanały telewizyjne (lub klastry) są automatycznie kontrolowane w czasie rzeczywistym (w ciągu 20 sekund) przez AGC, aby utrzymać stały poziom sygnału na wyjściu wzmacniacza. Wzmacniacz może przetwarzać ponad 50 kanałów TV w 15 klastrach (filtrach), każdy klaster może transmitować 1, 2, 3, 4 lub 5 multipleksów. Jeśli wymagana jest konwersja częstotliwości, w klastrze może znajdować się 1, 2 lub 3 kanały telewizyjne. Na przykład możemy przekonwertować grupę kanałów 21, 22, 23 na grupę kanałów 31, 32, 33. Możliwe jest podłączenie przedwzmacniaczy do wejść DAB/VHF i UHF wzmacniacza, wówczas konieczne jest włączenie w Menu zasilania przedwzmacniacza +12 lub +24V, suma poboru prądu nie może przekroczyć 100mA. Ustawienia całego modułu wzmacniacza można zablokować hasłem przed nieautoryzowanymi zmianami. Prostsza i bardziej przystępna cenowo wersja popularnego wzmacniacza Johansson Profiler Revolution 6700.


Parametry produktu :

- Prosta, intuicyjna konfiguracja
- 4 wejścia: 1 x FM + 1 x VHF/DAB + 2 x UHF
- 1 wyjście główne, 1 wyjście testowe -30dB
- Możliwość przetwarzania i transmisji ponad 50 kanałów TV (multipleksów)
- Możliwość zdalnego zasilania zewnętrznych przedwzmacniaczy
- 15 programowalnych filtrów, każdy o regulowanej szerokości dla 1 do 6 multipleksów
- Konwersja częstotliwości kanałów VHF i UHF na dowolny inny kanał w paśmie VHF i UHF
- konwersja do 3 multipleksów w jednym filtrze (klastrze)
- kontrola AGC w czasie rzeczywistym (do 20 s) w poszczególnych kanałach TV lub klastrach
- najostrzejsze filtry na rynku (50 dB na sąsiednich kanałach)
- wyświetla poziom każdego kanału telewizyjnego - bez potrzeby korzystania z urządzenia pomiarowego
- automatycznie regulowane filtry 5G, LTE na wejściach
- tłumienie VHF vs UHF do 9dB na wyjściu
- możliwość wymiany zasilacza bez demontażu modułu
- blokada ustawień modułu hasłem


Parametry techniczne :

- Wejścia: 1 x FM +1 x DAB/VHF +2 x UHF
- wyjścia: 1 główne (FM+VHF+UHF) + 1 testowe -30dB
- zakres częstotliwości: FM 88 do 108 MHz, VHF 174 do 240 MHz, UHF 470 do 862 MHz
- ochrona przed zakłóceniami mobilnego Internetu: automatyczna, wyłączona, LTE, 5G
- Zakres poziomów wejściowych FM: 37 do 77dBµV
- Zakres poziomów wejściowych VHF: od 45 do 109 dBµV (dla modulacji 64QAM z szybkością kodowania 3/4)
- Zakres poziomów wejściowych UHF: od 45 do 109 dBµV (dla modulacji 64QAM z częstotliwością kodowania 3/4)
- Maks. poziom wyjściowy FM (60dB/IM3): 113dBµV
- Maks. poziom sygnału wyjściowego VHF/UHF (60dB/IM3): 115dBµV
- maks. poziom sygnału wyjściowego VHF/UHF (36dB/IM3): 126dBµV
- maks. poziom sygnału wyjściowego VHF/UHF dla jednego multipleksu: 108dBµV
- maks. poziom sygnału wyjściowego VHF/UHF dla 15 multipleksów: 105dBµV
- maks. wzmocnienie FM: 35dB
- maks. wzmocnienie VHF: >60dB
- maks. wzmocnienie UHF: >60dB
- Regulacja wzmocnienia FM: 20dB
- Regulacja wzmocnienia VHF/UHF: automatyczny kanał AGC
- Wspólna regulacja wyjścia: 20dB
- Tłumienie pasma VHF i UHF: 0 do -15dB
- tłumienie odbić sygnału: 10dB
- selektywność: 35dB/1MHz,
- Jakość sygnału wyjściowego MER w paśmie VHF/UHF: 35dB/35dB
- ochrona ESD: tak, wszystkie wejścia
- ustawienia napięcia dla przedwzmacniaczy: wyłączone, +12V, +24V (łącznie 100mA dla wszystkich 3 wejść DAB + UHF)
- temperatura pracy: -5°C do +50°C
- napięcie zasilania: 100 do 240V/AC
- pobór mocy: 12W
- wymiary: 165mm x 217mm x 59mm
- waga: 0.80kg


Zawartość opakowania :
- Wzmacniacz Johansson Profino 6711
- zasilacz
- instrukcja obsługi
