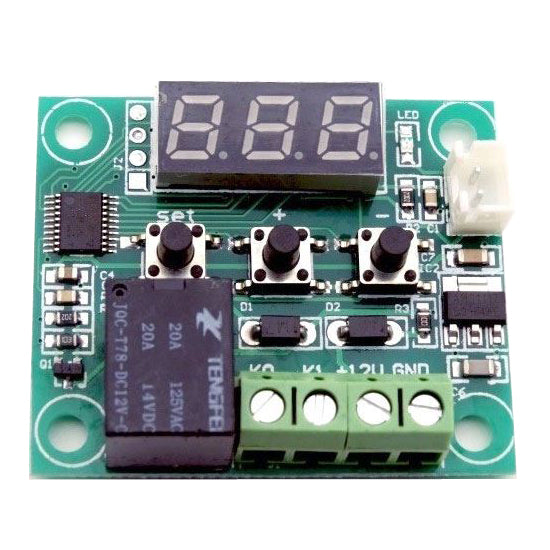

Termostat cyfrowy TIPA W1209 -50~110°C 12V DC

Cyfrowy moduł termostatu z pamięcią i wyświetlaczem LED.


Parametry techniczne:

- napięcie robocze: DC 12V
- prąd spoczynkowy: ok. 10 mA
- prąd roboczy: ok. 65mA
- wyjście: przekaźnik max 20A 125VAC / 14VDC
- kontrolowany zakres: -50-110°C
- rozdzielczość: 0,1°C (-9,9°C-99,9°C) w innych zakresach 1°C
- częstotliwość pomiaru: 2×/s

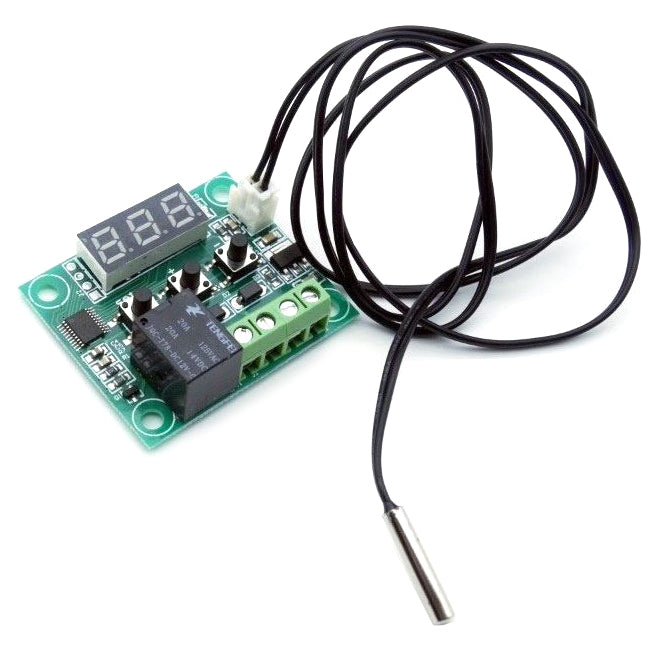

- czujnik pomiarowy: NTC (10K 0,5%), wodoodporny
- warunki pracy: -10 - 60°C, 20 - 85%rH
- wymiary: 48×40×14mm

Instrukcja obsługi:

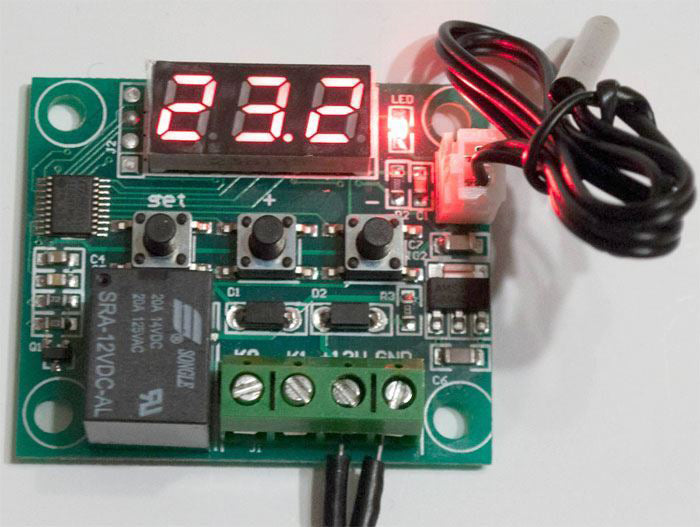

- podłącz napięcie zasilania i obciążenie, wyświetlacz LED pokaże temperaturę
- Naciśnij SET, temperatura będzie migać
- naciśnij - i +, aby ustawić żądaną temperaturę i naciśnij SET, aby potwierdzić

Wyświetlacz pokaże: LLL - brak podłączonego czujnika temperatury, HHH - poza zakresem

Ustawianie innych parametrów:
- Dłuższe przytrzymanie przycisku SET umożliwia ustawienie 6 kolejnych parametrów:
- P0 Przekaźnik przełącza się przy niższej/wyższej temperaturze niż ustawiona (ustawienie C/H, domyślnie: C)
- P1 Histereza regulowana w zakresie 0,1 - 15 °C (wartość domyślna 2 °C)
- P2 Dolny limit termostatu (wartość domyślna -50 °C)
- P3 Górny limit termostatu (wartość domyślna 110 °C)
- P4 Przesunięcie temperatury -7 °C do 7 °C (wartość domyślna 0 °C)
- P5 Opóźniony start od 0 do 10 minut (wartość domyślna 0 minut)
- P6 Wyłączenie bezpieczeństwa przy wysokiej temperaturze 0 °C do 110 °C (wartość domyślna OFF), przy tej temperaturze przekaźnik rozłącza się.
- Limity P0 do P6 są ustawiane za pomocą przycisków + / -

Ostrzeżenie:
- zakres temperatury termostatu jest ustawiany przez kombinację P2+P1(histereza) lub P3+P1, tylko jedna kombinacja jest aktywna w zależności od ustawienia P0 (funkcja przekaźnika odwrotnego).

Produkt nie jest samodzielną jednostką funkcjonalną, wymaga profesjonalnej instalacji.
