Termostat cyfrowy TIPA XH-W3001 -50 do +110°C 12V
Termostat cyfrowy - zasilanie 12VDC, zakres temperatur -50 do +110°C, rozdzielczość 0,1°C, dokładność 0,2°C w zakresie -10 do +100°C, wyjście przekaźnikowe 250VAC/5A lub 14VDC/20A, częstotliwość pomiaru 2×/s, czujnik NTC 10K 0,5% wodoodporny, wyświetlacz LED z sygnalizacją załączenia (kontrolka OUT), regulowane temperatury T1 (załączenie) i T2 (wyłączenie), wymiary 60 × 45 × 30 mm
Wkrótce dostępne
Przewidywana wysyłka:
10.08.2026
u nas
Cena regularna
88,00 Kč
72,73 Kč
bez VAT
Cena jednostkowa
/
Niedostępne
TIPA | SKU:
09830172
Termostat cyfrowy TIPA XH-W3001 -50 do +110°C 12V
Cena regularna
88,00 Kč
72,73 Kč
bez VAT
Cena jednostkowa
/
Niedostępne
Opis produktu

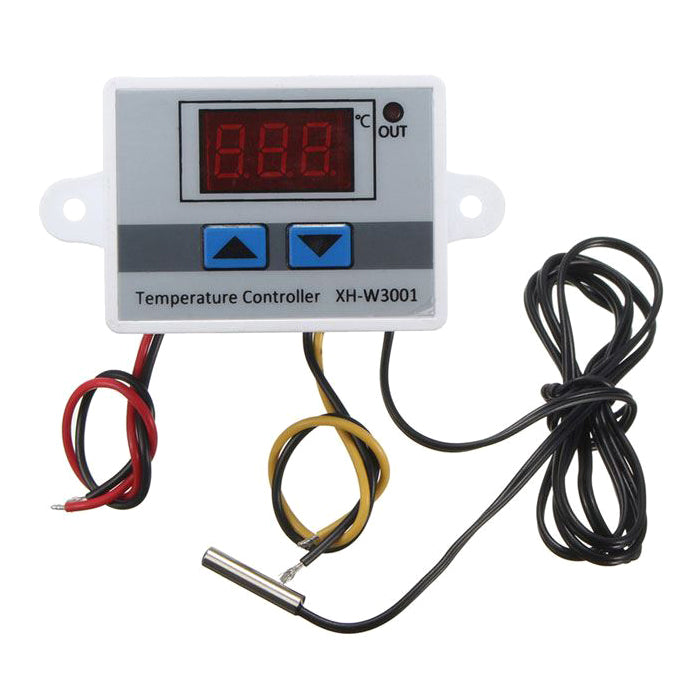

Cyfrowy moduł termostatu z wyświetlaczem LED i wskaźnikiem stanu aktywnego (kontrolka OUT)
Parametry techniczne:
- napięcie robocze: DC 12V
- wyjście: w stanie aktywnym 12VDC poprzez styk przełączający przekaźnika 250VAC/5A (14VDC/20A)-typ4181
- zakres kontrolowanej temperatury: -50-110°C
- rozdzielczość: 0,1°C (1°C powyżej 100°C), dokładność 0,2°C w zakresie -10°-100°C
- częstotliwość pomiaru: 2×/s
- czujnik pomiarowy: NTC (10K 0,5%), wodoodporny

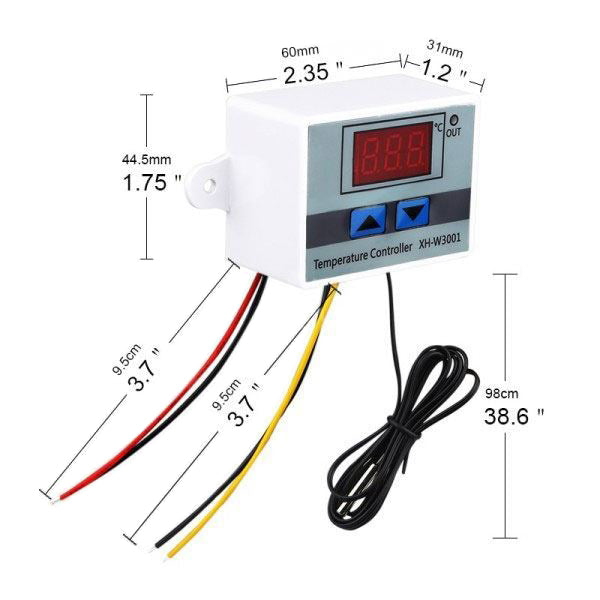

- wymiary: 60×45×30mm
Instrukcja obsługi:
Termostat umożliwia ustawienie T1 i T2, gdzie T1 to temperatura, przy której termostat się włącza, a T2 to temperatura, przy której termostat się wyłącza. Wyłączenie termostatu jest sygnalizowane czerwoną diodą LED w prawym górnym rogu wyświetlacza (oznaczoną "OUT").
- Aby ustawić temperaturę T1, należy długo przytrzymać strzałkę w górę. Gdy wyświetlacz zacznie migać, użyj przycisków strzałek, aby dostosować ustawienie temperatury przełączania.
- Aby ustawić temperaturę T2, przytrzymaj długo strzałkę w dół. Gdy wyświetlacz zacznie migać, użyj przycisków strzałek, aby dostosować ustawienie temperatury wyłączenia.

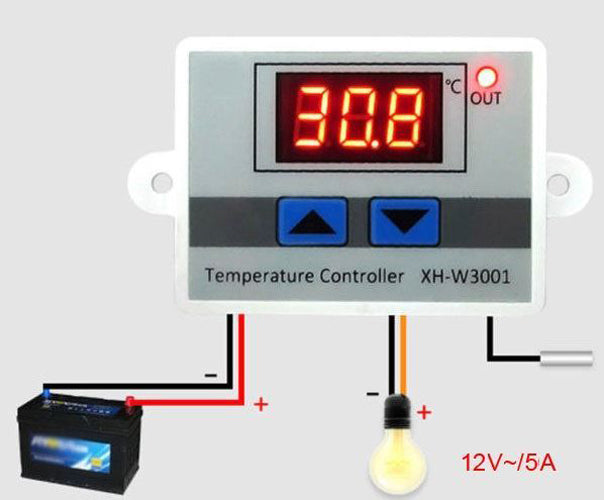

Podłącz napięcie zasilania do czerwonego (+) i czarnego (-) przewodu, a urządzenie 12 V do żółtego i czarnego przewodu.
Tryby pracy:
- Tryb grzania (T1 < T2). Gdy zmierzona wartość spadnie do poziomu T1, wyjście zostanie ponownie aktywowane.
- Tryb chłodzenia (T1 > T2): Po włączeniu urządzenia wyjście jest nieaktywne, dopóki zmierzona temperatura nie osiągnie poziomu T1. Następnie wyjście jest aktywowane, dopóki zmierzona temperatura nie osiągnie poziomu T2.
Uwaga:

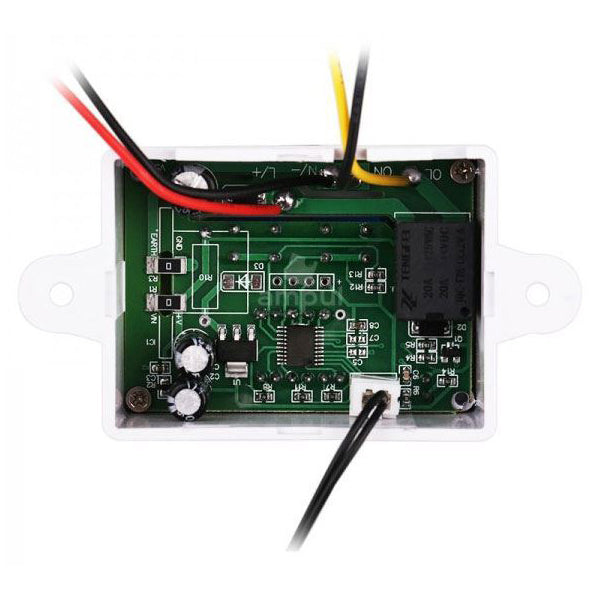

Przekaźnik wyjściowy ma napięcie zasilania 12V przyłożone do styku przełączającego, więc wyjście jest w stanie aktywnym 12V od zasilania.Aby sterować urządzeniami 230V, konieczne jest zatem użycie innego przekaźnika lub zmodyfikowanie płytki drukowanej termostatu tak, aby styki wyjściowe przekaźnika były podłączone oddzielnie, tj. bez przyłożonego napięcia zasilania. Przekaźnik (typ 4181) ma styki przystosowane do napięcia 230VAC/5A
Produkt nie jest samodzielną jednostką funkcjonalną, wymaga profesjonalnej instalacji.
