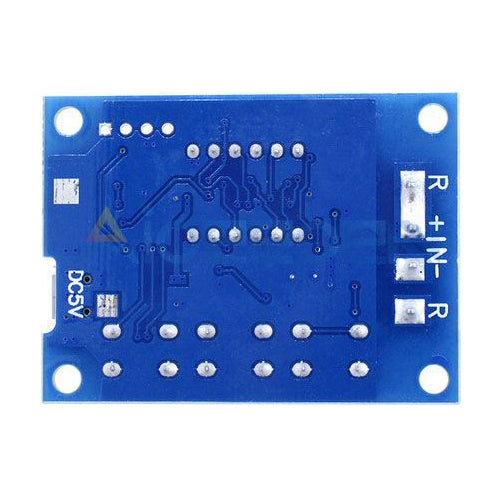

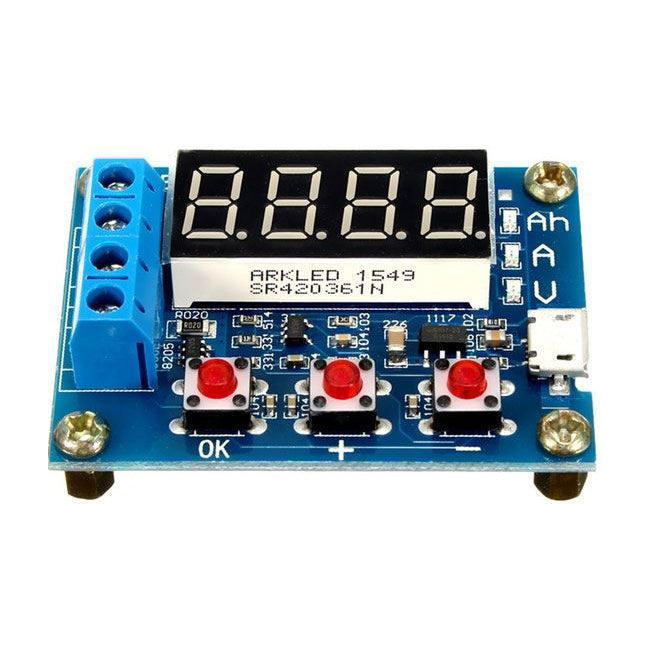

Tester ogniw i akumulatorów TIPA HW-586 do 9999 Ah

Moduł mierzy pojemność ogniwa lub akumulatora o napięciu 1,5-12 V poprzez pomiar czasu, prądu rozładowania i napięcia zacisku. Dane dotyczące aktualnie mierzonej pojemności, pobieranego prądu i napięcia zacisku są wyświetlane na wyświetlaczu podczas procesu pomiaru, aż do osiągnięcia ustawionej wartości napięcia końcowego. Następnie moduł odłącza ogniwo lub akumulator od obciążenia i wyświetla jego pojemność. Możliwe jest skorygowanie napięcia zacisku lub skalibrowanie zmierzonego napięcia i prądu rozładowania.


Parametry techniczne:

- zasilanie: 4,5-6V/70mA (wejście micro USB)
- napięcie ogniwa lub baterii: 1-15V, rozdzielczość 0,01V
- napięcie końcowe: 0,5-11V, dokładność ±0,1V
- Prąd rozładowania maks. 3 A, rozdzielczość 0,001 A
- Maksymalna zmierzona pojemność: 9999 Ah
- wymiary 42×19mm

Instrukcja obsługi:
1) Podłącz mierzone ogniwo lub baterię, rezystor rozładowujący, a następnie zasilanie modułu (micro USB). Wyświetlacz pokaże napięcie na zaciskach akumulatora.
2) Użyj przycisków + i -, aby wyregulować końcowe napięcie wyzwalające, gdy moduł odłączy obciążenie od akumulatora. Dla ogniw Li-Ion lub LiPol ustaw 2,7V (domyślnie 2,5V) lub wielokrotność tego napięcia, dla akumulatora kwasowo-ołowiowego 12V ustaw 10,8V (domyślnie 9V). Potwierdź przyciskiem OK.
3) Zmierzona pojemność zacznie być teraz odczytywana, a wartości poboru prądu i napięcia zacisku będą również wyświetlane po kolei. Po osiągnięciu napięcia zacisku, akumulator zostanie odłączony od obciążenia, a zmierzona wartość pojemności zacznie migać na wyświetlaczu. Naciśnięcie przycisku OK spowoduje trwałe wyświetlenie pojemności, a ponowne naciśnięcie przycisku OK zresetuje moduł i przygotuje go do dalszych pomiarów.
4) Rezystancja rozładowania jest określana w odniesieniu do nominalnego napięcia i pojemności mierzonego akumulatora. Dla ogniwa 18650 Li-Ion odpowiednia jest rezystancja 3,6-7,5ohm (prąd rozładowania 0,5-1A), dla akumulatora kwasowo-ołowiowego 12V o pojemności 10-40Ah odpowiednia jest rezystancja 4-5ohm (prąd rozładowania 3A). Jednak dokładny rozmiar rezystancji nie wpływa na prawidłowy pomiar modułu, wpływa jedynie na warunki pracy podczas rozładowania.


Komunikaty o błędach:
- ERR1: napięcie akumulatora wyższe niż 15V
- ERR2: napięcie akumulatora jest niższe niż ustawione napięcie wyłączenia końcowego
- ERR3: napięcie na zaciskach spada zbyt szybko (uszkodzony akumulator lub wysoki prąd rozładowania)
- ERR4: Prąd rozładowania jest wyższy niż 3,1A - zwiększyć wartość rezystora rozładowania

Kalibracja:
Jeśli dostępne jest dokładne napięcie kalibracyjne 10,0000V lub dokładny miernik A z zakresem 2A, można skalibrować moduł w celu uzyskania dokładniejszych pomiarów. W tryb kalibracji można wejść, naciskając jednocześnie wszystkie trzy przyciski. Następnie test rozpocznie się automatycznie, a po długim naciśnięciu przycisku OK można skorygować odczyt na wyświetlaczu.

Produkt nie jest samodzielnym urządzeniem, wymaga profesjonalnego montażu.
