Testowe pole lutownicze TIPA PT008

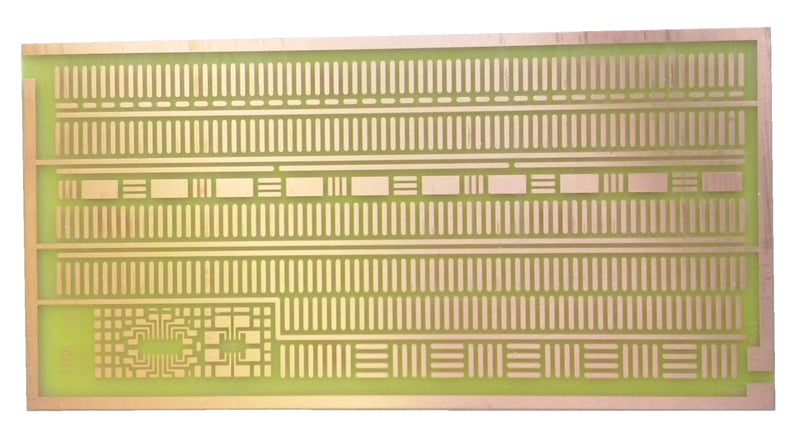

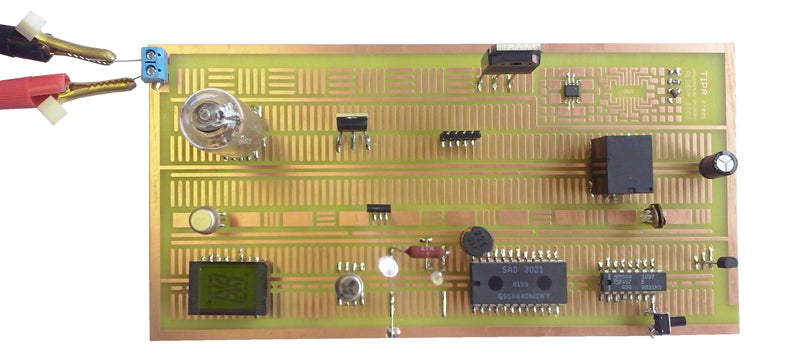

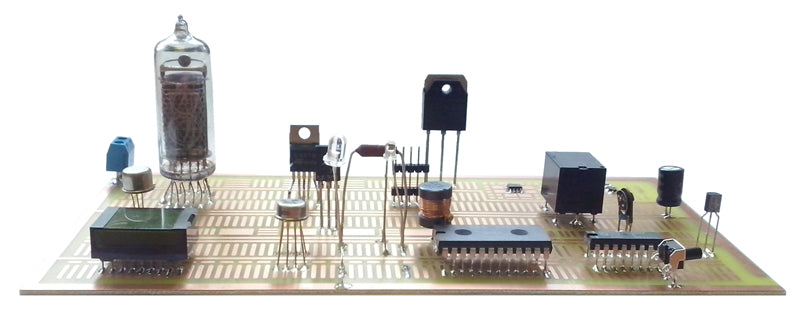

Uniwersalna płytka drukowana jest przeznaczona do obwodów eksperymentalnych lub różnych obwodów testowych. Płytka PCB składa się głównie z krótkich ścieżek o rozstawie 2,54 mm, dzięki czemu jest bezpośrednio przeznaczona do układów scalonych w obudowach DIL (DIP). Płytka PCB została zaprojektowana tak, aby można było używać zarówno "wąskich", jak i "szerokich" układów scalonych. Długie ścieżki są poprowadzone przez całą płytkę drukowaną, co jest korzystne do wykorzystania jako źródło zasilania. Ze względu na prawidłowe rozstawienie tych ścieżek zasilania, możliwe jest umieszczenie kondensatorów blokujących SMD bezpośrednio między nimi. Szczególną cechą jest lewy górny róg, który jest przeznaczony dla komponentów SMD. Możliwe jest zastosowanie układów scalonych typu SOIC8, SOIC16 lub SOIC14. Różne komponenty SMD mogą być umieszczane na otaczających je małych platformach, które mogą mieć rozmiar od 1206 do 0402. Oczywiście można również umieścić różne inne rozmiary, w zależności od konkretnego elementu. Zaprojektowaliśmy płytkę PCB tak, aby była jak najbardziej wszechstronna, więc wierzymy, że prawie każdy komponent znajdzie tu swoje miejsce. Wybór odpowiedniego miejsca należy do projektanta.

PT008 NIE ZAWIERA ŻADNYCH KOMPONENTÓW, TYLKO ODDZIELNĄ PŁYTKĘ DRUKOWANĄ!

Więcej informacji i wsparcie dla zestawów TIPA można znaleźć na stronie http://stavebnice.tipa.eu.
