Zasilacz laboratoryjny UNI-T UDP3305C

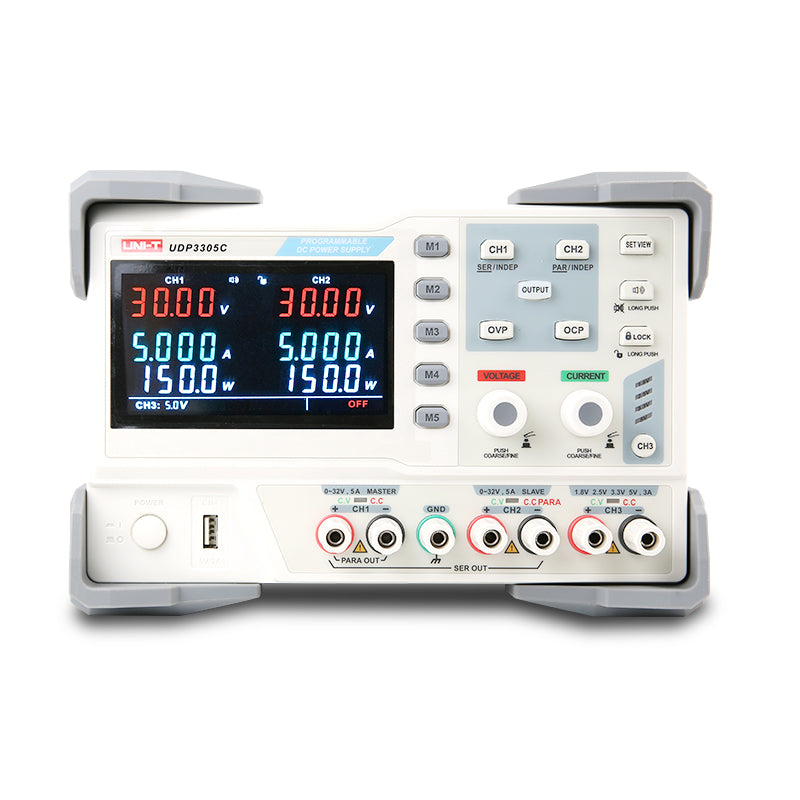

Programowalny zasilacz prądu stałego UDP3305C to ekonomiczny, markowy zasilacz laboratoryjny z czterema niezależnymi kanałami firmy UNI-T. Zasilacz zawiera klasyczny transformator liniowy i umożliwia pracę w kanałach CH1, CH2 w trybie ustawienia stałego napięcia wyjściowego (CV) od 0 do 30V lub w trybie stałego prądu wyjściowego (CC) od 0 do 5A. Kanał CH3 zapewnia stałe napięcie wyjściowe z wybieranymi poziomami 1,8V; 2,5V; 3,3V lub 5,0V i posiada zabezpieczenie przed przeciążeniem, gdy pobór prądu osiągnie 3,2A. Dodatkowo na przednim panelu znajduje się złącze USB, które służy jako kanał CH4 i może być używane do ładowania np. telefonu komórkowego prądem 5V/2A.
Kanały CH1 i CH2 mogą działać niezależnie lub mogą być połączone wewnętrznie szeregowo lub równolegle, wtedy zasilacz dostarcza od 0 do 60V/0 do 5A lub od 0 do 30V/10A.

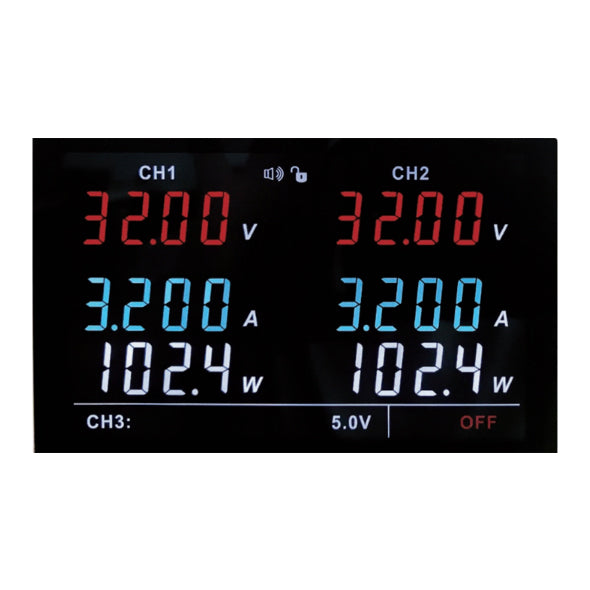

Zasilacz laboratoryjny posiada wyświetlacz EBTN z 6 precyzyjnymi wskaźnikami, które jednocześnie wyświetlają napięcia, prądy i moce w każdym z dwóch kanałów CH1 i CH2 z dokładnością do 4 cyfr.

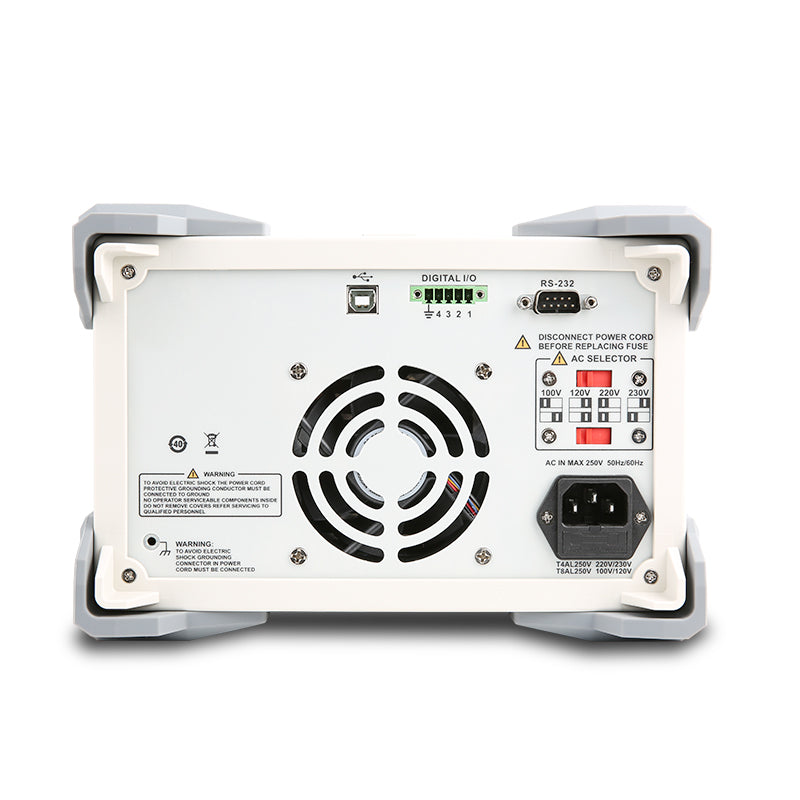

Zasilacz posiada programowalne parametry. Posiada 5 pamięci do łatwego przechowywania i przywoływania ustawionych trybów oraz blokadę przycisków, aby zapobiec niepożądanym zmianom parametrów. Z tyłu obudowy zasilacza znajdują się złącza USB-Device i RS232 oraz interfejs DIGITAL I/O do zdalnego sterowania zasilaczem. Korzystając z dostarczonego oprogramowania, charakterystyka zużycia lub ładowania podłączonego obciążenia w czasie rzeczywistym może być rejestrowana i wyświetlana w arkuszu kalkulacyjnym Excel lub na wykresie na podłączonym komputerze PC, a SCPI może komunikować się z komputerem PC na podstawie poleceń komunikacyjnych. Okresowe kalibracje mogą być wykonywane przez oprogramowanie.
Zasilacz zawiera wentylator z kontrolą temperatury; długotrwałe przeciążenie temperaturowe transformatora zasilacza laboratoryjnego jest monitorowane przez czujniki, które wyłączają zasilacz po osiągnięciu limitu i włączają go ponownie po ostygnięciu.


Parametry produktu :

- precyzyjna regulacja prądów i napięć w obu kanałach CH1 i CH2
- Sześć czterocyfrowych wyświetlaczy do natychmiastowej kontroli napięć, prądów i mocy w kanałach CH1 i CH2
- Regulacja napięcia od 0 do 30V z rozdzielczością 10mV
- Ustawienie prądu od 0 do 5A z rozdzielczością 1mA
- praca kanałów CH1 i CH2 w trybach stałego napięcia (CV), stałego prądu (CC)
- zabezpieczenie nadnapięciowe (OVP), zabezpieczenie nadprądowe (OCP), zabezpieczenie przed przegrzaniem (OTP)
- Kanały CH1 i CH2 mogą być połączone wewnętrznie szeregowo lub równolegle
- kanał CH3 ze stałym ustawieniem napięcia 1,8 V; 2,5 V; 3,3 V lub 5,0 V maks. 3,2 A
- kanał CH4 na złączu USB na panelu przednim do ładowania np. telefonu komórkowego
- Wbudowany brzęczyk sygnalizujący zmianę stanu
- Blokada przycisków zapobiegająca niepożądanym zmianom parametrów
- Interfejsy USB-Device, RS232, DIGITAL I/O na panelu tylnym
- wentylator chłodzący z regulacją temperatury
- odłączenie od zasilania w przypadku przeciążenia temperaturowego transformatora
- przełącznik napięcia wejściowego na panelu tylnym 110V/120V/220V/230V (AC 50/60Hz)


Specyfikacja :

- Znamionowe napięcie wyjściowe CH1 i CH2: 0 do 30V
- Znamionowy prąd wyjściowy CH1 i CH2: 0 do 5A
- całkowita znamionowa moc wyjściowa: 315W
- rozdzielczość ustawienia napięcia/prądu (CH1 i CH2): 10mV/1mA
- w trybie (CV), dokładność ustawienia napięcia (CH1 i CH2): ? (0,01% wartości mierzonej +3mV, przy prądzie ? 3A)
- w trybie (CV), dokładność ustawienia napięcia (CH1 i CH2): ? (0,02% wartości mierzonej +5mV, przy prądzie > 3A)
- w trybie (CC), dokładność ustawienia prądu (CH1 i CH2): ? (0,2% wartości mierzonej +3mA)
- Szumy i zakłócenia (20Hz do 20MHz) na wyjściach CH1 i CH2: ?1mV RMS / ?3mA RMS
- Znamionowe napięcie wyjściowe (dokładność)/prąd CH3: 1,8V; 2,5V; 3,3V; 5,0V (±3%, możliwość dokładnej regulacji)/max 3,2A
- Szumy i zakłócenia (20 Hz do 20 MHz) na wyjściu CH3: ?2 mV
- Napięcie wyjściowe/maksymalny prąd w kanale CH4 (USB): 5V ± 0.25V/2A
- Współczynnik temperaturowy napięcia/prądu: ? 300ppm/°C // ? 300ppm/°C
- Znamionowe napięcie zasilania: AC 110V/120V/220V/230V / (50/60Hz)
- Zabezpieczenie (przy zasilaniu 110/120V/AC): bezpiecznik rurkowy: T6,3AL/250V (20x5mm)
- Zabezpieczenie (przy zasilaniu 220/230/AC): bezpiecznik rurkowy typu: T3,13AL/250V (20x5mm)
- wymiary (szerokość x wysokość x głębokość): 240 x 168 x 347mm
- waga: około 10,2 kg
- waga brutto kartonu: 12 kg


Zawartość opakowania jednostkowego :

- Zasilacz laboratoryjny UDP3305C: 1 szt.
- Kabel zasilający: 1 szt.
- Kabel interfejsu USB-A do USB-B (UT-D14): 1 szt.
- Zestaw kabli połączeniowych z krokodylkami: 1 zestaw
- Zapasowe bezpieczniki: 1 szt.
- Instrukcja obsługi: 1 szt.
- Kabel komunikacyjny RS232: 1 szt.


Opakowanie dla klientów hurtowych:

- Standardowa ilość w kartonie: 2 szt.
- Standardowy rozmiar kartonu: 445 x 365 x 300 mm



PRODUCENT: UNI-T
www.uni-t.cz


Link do pobrania oprogramowania do połączenia z komputerem:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp3300.html
